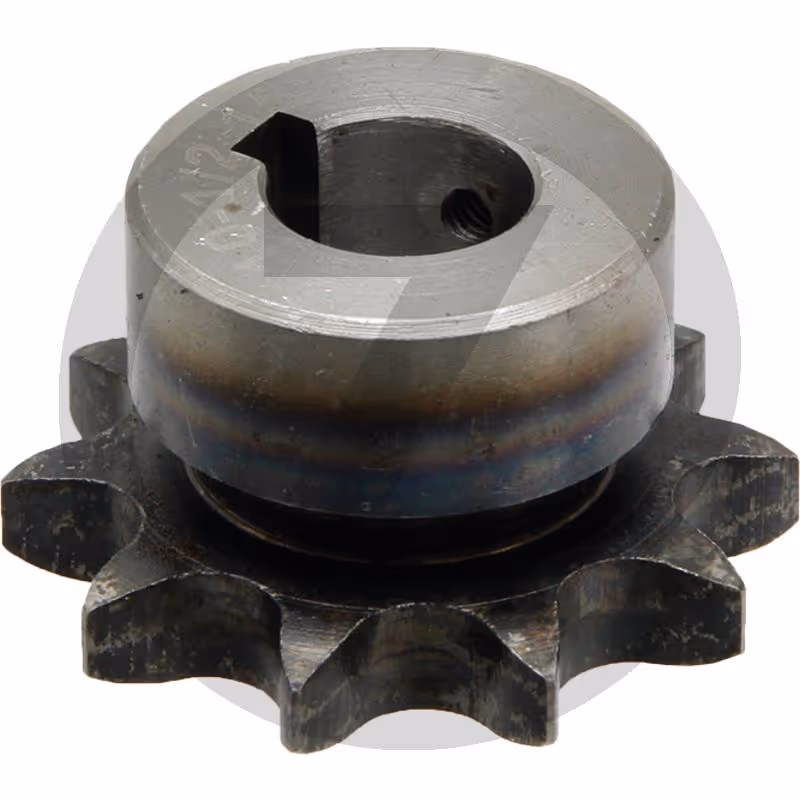

Pignon alésé avec dents renforcées AGZ000795231

n° ISO 08 B-1 (1/2" x 5/16")
Dents: renforcées par induction (dureté HRC 50)
Alésage: tolérance H7
Rainure: DIN 6885 / BS 4235 orientée sur le centre de la dent
Filetage pour vis de réglage
Pas: 12,7 mm
Ecartement int.:7,75 mm
Ø rouleau: 8,51 mm
Largeur maille: 7,2 mm

Caractéristiques du produit

• Filetage : M4
• Alésage Dl (mm) : 15
• Ø dk (mm) : 69,9
• Ø ext. moyeu dn (mm) : 50
• Profondeur rainure (mm) : 2,3
• Ø do (mm) : 65,1
• Nombre de dents : 16
• Longueur moyeu (mm) : 28
• Largeur rainure (mm) : 5
