Raccord hydraulique à visser tracteur

Qu'est-ce qu'un raccord hydraulique à visser ?

Le raccord hydraulique à visser assure la jonction étanche entre les composants d'un circuit : flexibles, pompes, vérins, distributeurs et réservoirs. Conçu pour résister aux pressions de travail des matériels agricoles — 200 à 400 bars en usage courant, jusqu'à 700 bars pour les applications spécialisées — il garantit la circulation du fluide sans fuite ni prise d'air, condition indispensable au bon fonctionnement du relevage, du chargeur ou des outils hydrauliques.

Quels sont les différents types de raccords hydrauliques ?

La forme du raccord dépend du cheminement du circuit : l'adaptateur droit relie deux éléments alignés, les adaptateurs coudés à 90° et 45° contournent les obstacles, l'adaptateur en T et l'adaptateur en croix créent une dérivation, le raccord banjo s'impose dans les espaces réduits, et le bouchon obture une sortie inutilisée.

Comment identifier le bon filetage : BSP, JIC, DIN, métrique ou NPT ?

C'est l'erreur la plus fréquente : deux filetages visuellement proches ne sont pas interchangeables. Mesurez le diamètre extérieur du filetage au pied à coulisse et le pas au peigne à fileter, puis identifiez la norme : BSP (gaz cylindrique, le plus courant sur les tracteurs européens), métrique DIN à cône 24°, JIC à cône 37° (matériels américains), ou NPT conique. L'angle du cône d'étanchéité fait la différence — un montage JIC sur BSP semble se visser mais fuira sous pression. En cas de doute, nos techniciens vous aident à identifier le raccord à partir d'une photo et de deux mesures.

Raccord à visser, raccord à sertir ou raccord hydraulique rapide ?

Le raccord à visser se monte et se démonte à la clé, idéal pour les adaptations et réparations sur circuit existant. Le raccord à sertir s'installe en bout de flexible à la presse à sertir pour constituer un flexible sur mesure. Enfin, le raccord hydraulique rapide — ou coupleur hydraulique push-pull — permet de brancher et débrancher un outil sans outillage, en face avant ou arrière du tracteur. Les trois familles se complètent sur un même circuit.

Raccords hydrauliques à visser au meilleur prix, toutes normes et toutes marques : commandez sur Agrizone et complétez votre circuit avec nos tuyaux et flexibles hydrauliques et notre univers hydraulique tracteur et transmission.

Comment identifier un raccord hydraulique ?

Pour identifier un raccord hydraulique, utilisez un pied à coulisse pour mesurer les diamètres et une jauge pour déterminer le pas du filetage. Observez le cône d'étanchéité : 24° pour le métrique DIN, 60° pour le BSP ou 37° pour le JIC. La présence de joints ou de gravures sur le corps facilite l'identification. En cas de doute, consultez un catalogue de référence ou un spécialiste en hydraulique agricole pour garantir la compatibilité.

Comment faire ou sertir un raccord hydraulique ?

Le sertissage d'un raccord hydraulique exige une technique précise. Sélectionnez la jupe et l'embout adaptés au flexible, puis insérez l'embout après nettoyage. Positionnez la jupe et placez l'ensemble dans la sertisseuse. Actionnez la presse jusqu'à la cote spécifiée pour une compression uniforme. Enfin, testez l'étanchéité au banc d'essai pour garantir la fiabilité du système.

Produit suggéré :

• Raccord hydraulique à sertir

Comment reconnaître et mesurer un raccord hydraulique ?

Mesurer précisément un raccord hydraulique exige une approche méthodique. Utilisez un pied à coulisse ou un micromètre pour le diamètre extérieur et une jauge de filetage pour le pas. Notez la longueur totale, l'alésage et l'angle du cône d'étanchéité (24°, 37° ou 60°). Ces mesures garantissent la compatibilité et la résistance à la pression du circuit.

Quel raccord hydraulique ?

Le choix du raccord hydraulique à visser dépend de l'usage : optez pour une résistance de 200 bars pour la direction et 400 bars pour le relevage. Vérifiez la compatibilité avec vos fluides (huiles minérales ou biodégradables). En milieu humide, privilégiez l'inox pour sa résistance à la corrosion. Enfin, les raccords rapides facilitent l'entretien des outils interchangeables, réduisant les temps d'arrêt de vos machines agricoles.

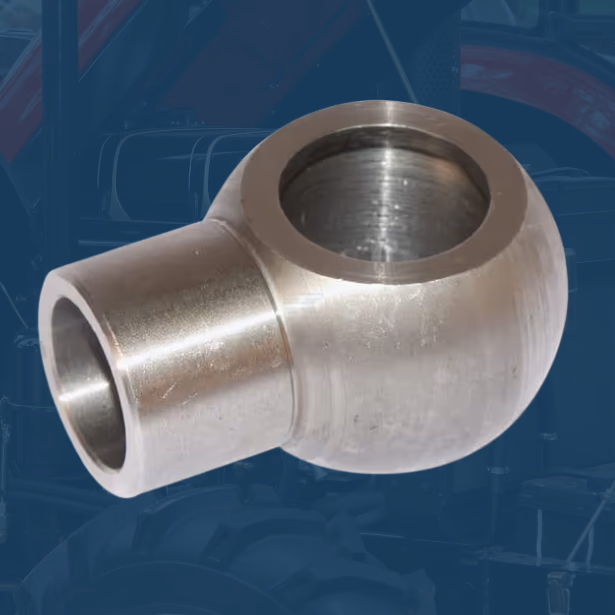

Raccords tournants et banjo : flexibilité accrue

Les raccords tournants et banjo offrent une souplesse exceptionnelle aux circuits des tracteurs. Leur rotation libre réduit les contraintes sur les flexibles, tandis que la forme en œillet du banjo facilite le montage en espaces restreints. Idéaux pour les chargeurs et directions assistées, ils supportent jusqu'à 350 bars, garantissant durabilité et performance pour les applications agricoles modernes.

Adaptateurs et bouchons : polyvalence assurée

Les raccords hydrauliques à visser sont essentiels pour connecter les différents composants des circuits hydrauliques agricoles. Ils assurent l'étanchéité et la résistance à la pression, permettant la transmission efficace de la force hydraulique. Découvrez notre gamme complète sur Agrizone pour vos équipements agricoles.

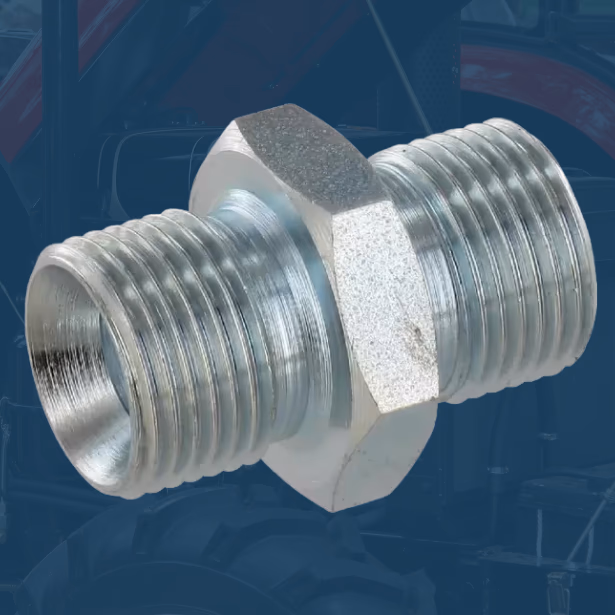

Adaptateur droit

L'adaptateur droit se distingue par sa conception linéaire, facilitant l'acheminement du fluide sans changement de direction. En acier haute performance ou laiton, il supporte jusqu'à 400 bars et résiste aux vibrations des engins agricoles.

Indispensable en espaces restreints, ce raccord assure la connexion entre pompes et vérins ou l'extension de circuits. Sa simplicité optimise l'agencement hydraulique des tracteurs. Retrouvez chaque adaptateur droit et raccord tournant sur Agrizone.

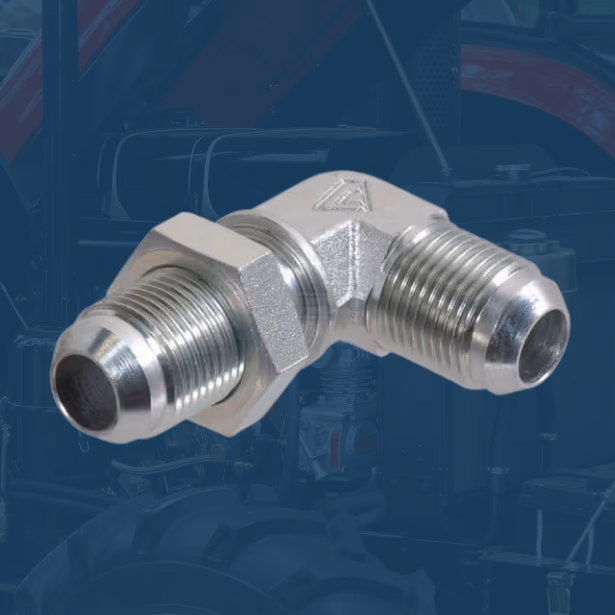

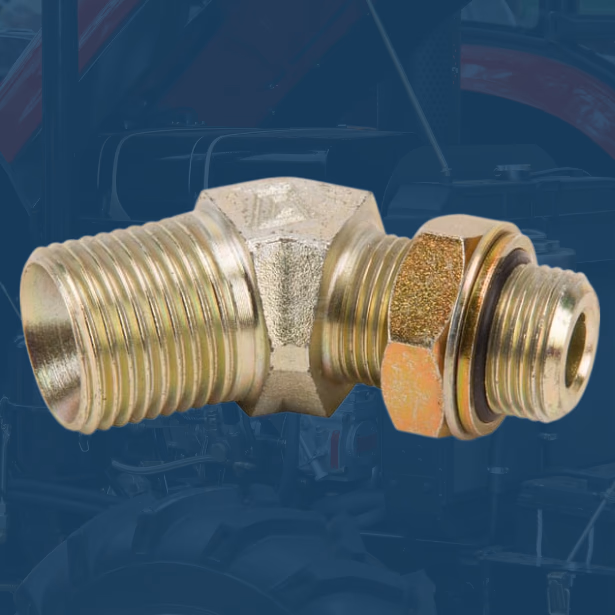

Adaptateur coudé

Les adaptateurs coudés à 90° ou 45° sont cruciaux pour rediriger le flux hydraulique dans les espaces restreints du tracteur. Ils optimisent l'agencement des flexibles, évitant pliures et usure. En acier traité ou laiton, ces raccords résistent à des pressions de 250 à 400 bars. Ils facilitent l'accès aux connexions difficiles et simplifient la maintenance grâce à un montage rapide.

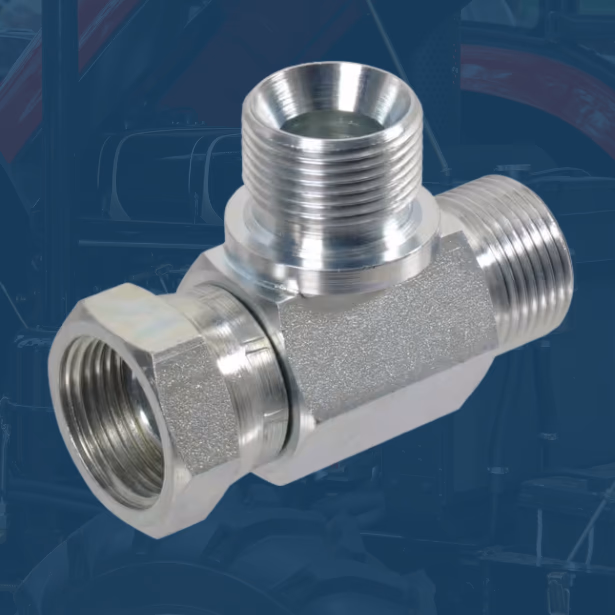

Adaptateur en T

L'adaptateur en T, avec sa configuration à trois branches, assure une distribution efficace du fluide hydraulique. Sa conception permet de diviser ou fusionner les flux, crucial pour les circuits complexes des tracteurs. En acier haute résistance, il supporte jusqu'à 350 bars. Cet adaptateur facilite l'installation de circuits parallèles ou de capteurs, optimisant l'espace moteur et les performances hydrauliques des matériels agricoles.

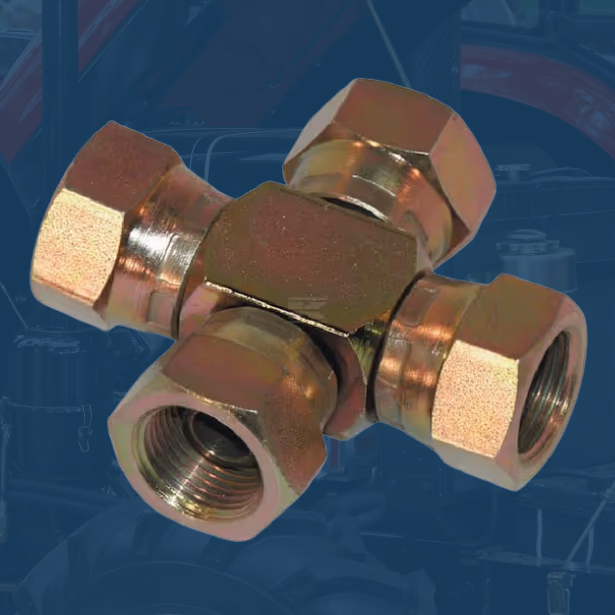

Adaptateur en X

L'adaptateur en croix est une solution innovante pour les circuits complexes des tracteurs. Sa configuration à quatre voies assure une répartition optimale des flux vers plusieurs vérins ou outils simultanément. Conçu en alliages robustes, ce raccord compact facilite l'installation en espaces restreints tout en limitant les connexions et les risques de fuites.
