Palier mécanique — rôle et fonctionnement

Le palier mécanique est le support qui maintient le roulement en position fixe sur la structure de la machine. Il assure trois fonctions simultanées : positionner le roulement avec précision par rapport à l'arbre, transmettre les charges radiales et axiales vers le bâti, et protéger le roulement contre les contaminations extérieures — boue, eau, poussière, résidus végétaux — particulièrement agressifs en conditions agricoles.

En machinerie agricole, le palier mécanique se présente principalement sous forme de palier à semelle (UCF, UCP), de palier à bride (UCFC, UCFL) ou de palier applique (UCT), selon la configuration de fixation de la machine. Le boîtier en fonte ductile résiste aux chocs et aux vibrations intenses des organes de travail du sol, de récolte et de fenaison.

Quelle est la différence entre palier et roulement ?

La confusion entre palier et roulement est fréquente — les deux termes sont souvent utilisés indifféremment alors qu'ils désignent des éléments distincts et complémentaires.

Le roulement est l'organe mécanique à proprement parler : il se compose de bagues intérieure et extérieure, d'éléments roulants (billes, rouleaux, aiguilles) et d'une cage de maintien. C'est lui qui réduit le frottement entre l'arbre en rotation et la structure fixe de la machine, en transformant le glissement en roulement. Il est caractérisé par ses dimensions (diamètre intérieur d, diamètre extérieur D, largeur B) et son type (à billes, à rouleaux, à rotule).

Le palier mécanique est le support qui reçoit et maintient le roulement. Un roulement sans palier ne peut pas être fixé sur la machine ; un palier sans roulement n'assure aucune fonction de guidage. C'est leur association qui forme le palier à roulement — ensemble fonctionnel complet présent sur la quasi-totalité des arbres en rotation des machines agricoles.

Différence palier lisse et roulement — laquelle choisir ?

La différence entre palier lisse et roulement est fondamentale dans le choix de la solution de guidage.

Le palier lisse (ou coussinet) assure le guidage de l'arbre par contact direct entre deux surfaces — l'arbre et le palier — séparées par un film de lubrifiant. Il est plus compact, silencieux et économique à l'achat. Il convient aux applications à faible vitesse et charge élevée, aux environnements très poussiéreux où un roulement serait rapidement détruit, et aux machines où l'encombrement radial est critique.

Le roulement réduit le frottement par interposition d'éléments roulants, ce qui lui confère une résistance au démarrage très faible et d'excellentes performances à haute vitesse. Il supporte mieux les surcharges ponctuelles et ne nécessite pas de lubrification aussi fréquente que le palier lisse. Il est privilégié sur les organes à vitesse élevée — rotors, turbines, arbres de distribution — et sur les applications nécessitant une précision de guidage élevée.

En machinerie agricole, le roulement est dominant pour la grande majorité des applications. Le palier lisse est présent sur certains axes lents de machines de travail du sol (socs, dents) et sur des articulations faiblement sollicitées.

Arbre et axe de palier — dimensionnement et compatibilité

L'arbre et axe de palier sont les composants sur lesquels s'emmanche le roulement. Le diamètre de l'arbre doit correspondre exactement au diamètre intérieur (d) du roulement — c'est le paramètre de sélection prioritaire.

Un arbre trop petit génère un jeu dans le roulement qui se traduit par des vibrations et une usure accélérée des bagues. Un arbre trop grand nécessite un emmanchement forcé qui peut déformer la bague intérieure et réduire le jeu interne du roulement en dessous de ses tolérances de fonctionnement.

La longueur et la géométrie de l'axe de palier conditionnent également le choix du type de roulement : les arbres longs soumis à flexion nécessitent des roulements à rotule qui acceptent les désalignements angulaires ; les arbres courts et rigides peuvent utiliser des roulements à billes standards. Sur les machines agricoles, les axes de palier en zones exposées doivent être fabriqués en acier traité résistant à la corrosion pour maintenir une surface de portée propre et dimensionnellement stable.

Roulement agricole — les familles de produits

Roulement à billes

Le roulement à billes (série 6000, 6200, 6300) est le roulement le plus répandu en machinerie agricole. Il supporte simultanément les charges radiales et axiales modérées, avec un frottement interne minimal qui le rend particulièrement adapté aux applications à vitesse élevée — rotors de faucheuse, turbines de semoir pneumatique, organes de distribution. Sa conception simple et robuste, combinée à un coût d'acquisition faible, en fait la référence universelle pour les points de rotation courants des machines agricoles. Les marques SKF et FAG en proposent des versions standard, blindées (ZZ) et étanchéifiées (2RS) adaptées aux environnements poussiéreux et humides du travail agricole.

 Roulement à rouleaux coniques

Le roulement à rouleaux coniques (série 30000, 32000) est conçu pour supporter des charges combinées élevées — radiales et axiales importantes simultanément. On le trouve principalement sur les arbres de transmission lents à forte charge : roues de tracteur, ponts d'entraînement, essieux de remorque, boîtes de vitesses. Il se monte toujours par paires précontraintes et nécessite un réglage précis du jeu axial lors du montage. Timken est la marque de référence mondiale sur cette famille de roulements.

Roulement à rouleaux cylindriques

Le roulement à rouleaux cylindriques (série N, NU, NJ) supporte des charges radiales très élevées avec une grande rigidité. Il est utilisé sur les arbres soumis à de fortes charges transversales : rouleaux packer, rouleaux de fenaison, arbres principaux de presses. Sa tolérance aux chocs est supérieure à celle du roulement à billes, ce qui le rend adapté aux applications où les vibrations et les à-coups sont importants.

Roulement à rotule sur billes et à rotule sur rouleaux

Le roulement à rotule accepte les désalignements angulaires entre l'arbre et le logement — une propriété essentielle sur les machines où la flexion des arbres sous charge ou les imprécisions de montage génèrent des défauts d'alignement. Les roulements à rotule sur rouleaux (série 22000, 23000) sont particulièrement présents sur les arbres longs des machines de récolte et des épandeurs. Les marques SKF et FAG dominent cette famille de produits en agriculture.

Roulement de roue agricole

Le roulement de roue équipe les essieux des remorques agricoles, des outils traînés et des machines automotrices. Il doit supporter des charges dynamiques élevées, des vibrations importantes et une exposition permanente à l'eau et à la boue. Les références SKF, FAG et Timken en roulements de roue agricoles couvrent les cotes standards des essieux les plus courants du parc français.

Les différences de paliers lisse

Le palier lisse se distingue fondamentalement du palier à roulement par l'absence totale d'éléments roulants. L'arbre repose directement sur une surface de glissement en contact continu, et c'est un film de lubrification — ou un matériau autolubrifiant — qui réduit l'usure entre les deux surfaces.

Ce fonctionnement par glissement lui confère une compacité remarquable et une excellente résistance aux chocs brutaux, là où un roulement à billes peut se dégrader rapidement sous des impacts répétés. En revanche, les pertes par frottement sont plus élevées, ce qui le rend moins adapté aux applications à haute vitesse.

Pour choisir le bon palier, tout dépend du régime de fonctionnement : un palier lisse convient mieux aux mouvements lents sous forte charge ou en milieu très contaminé, tandis qu'un palier à roulement s'impose dès que la vitesse de rotation et le rendement énergétique deviennent prioritaires.

Logement de palier — les types disponibles

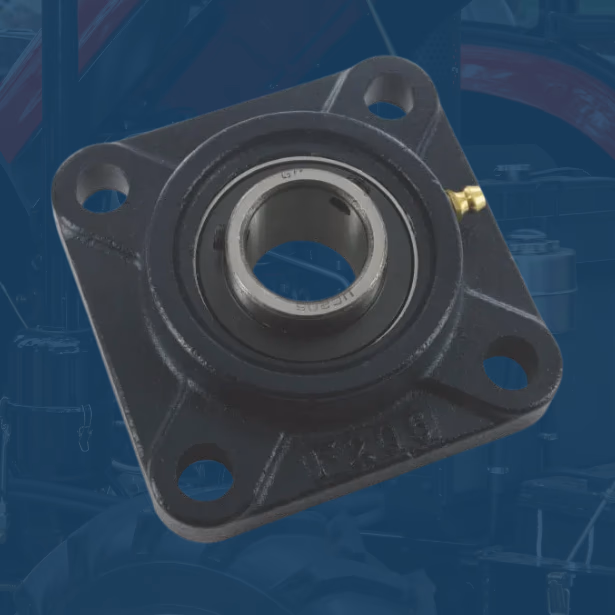

Palier à semelle UCF et UCP

Le palier à semelle (UCF carré ou UCP rond) est le logement de palier le plus utilisé en machinerie agricole. Il se fixe par deux ou quatre boulons sur une surface plane de la machine et supporte le roulement UC intégré dans un boîtier en fonte ductile résistant aux chocs. La conception autocentreuse du roulement UC compense les légers défauts d'alignement entre l'arbre et le logement. Les marques SKF et FAG proposent des paliers UCF en dimensions standards couvrant les alésages de 20 à 90 mm.

Palier à bride UCFC et UCFL

Le palier à bride (UCFC losange ou UCFL ovale) se fixe perpendiculairement à l'axe de l'arbre sur un flanc de structure. Il est utilisé sur les convoyeurs, les vis sans fin, les rouleaux de distribution et les organes d'alimentation des machines de récolte et d'épandage. Sa conception permet une fixation dans des zones où la place latérale est contrainte.

Palier applique UCT

Le palier applique (UCT) s'insère dans un alésage cylindrique de la structure machine. Il est utilisé lorsque l'encombrement latéral interdit une fixation par semelle ou bride. On le retrouve principalement sur les rouleaux de presse à balles et les convoyeurs de moissonneuses.

Roulement et palier — compatibilités par marque de machine

La gamme de roulements et paliers disponible sur Agrizone couvre les références d'origine et adaptables pour les principales marques du parc agricole français.

Kuhn — faucheuses, andaineurs, semoirs : roulements de rotors, paliers UCF et UCFC des arbres de distribution.

Claas — moissonneuses Lexion, presses Quadrant, Variant : roulements de convoyeurs, de batteurs et d'organes de séparation.

New Holland et Case IH (CNH) — moissonneuses, presses, machines de récolte : roulements à rouleaux des arbres à forte charge, paliers de convoyeurs.

John Deere — tracteurs, moissonneuses, semoirs : roulements de transmissions, paliers de rouleaux.

Fendt — tracteurs et machines de fenaison : roulements de boîtes de vitesses et paliers d'organes de travail.

Kverneland, Lemken, Horsch — semoirs et outils de sol : roulements de disques et paliers d'arbres de distribution.

Väderstad — semoirs semis simplifié : roulements de disques ouvreurs et paliers de roues de jauge.

Roulement et palier SKF — la référence mondiale

Le roulement et palier SKF sont les produits de référence en machinerie agricole industrielle et professionnelle. SKF est le fabricant de roulements le plus présent sur les machines agricoles d'origine — ses références se retrouvent en première monte sur les machines Claas, New Holland, Fendt, John Deere et Kuhn.

Les roulements SKF se distinguent par leurs tolérances d'usinage serrées (classes de précision P0 à P4), leurs systèmes d'étanchéité haute performance (joints RS1, 2RS1, RSH) adaptés aux environnements poussiéreux et humides, et leurs graisses de première charge longue durée. Les paliers SKF (série UCF, UCFC, UCFL) intègrent des roulements UC à rotule interne qui compensent les défauts d'alignement courants en montage terrain, sans recours à des outils de précision.

Agrizone propose les références SKF les plus demandées en remplacement d'origine et adaptable sur machines agricoles — disponibles en stock avec livraison rapide.

Roulement palier de tracteur et tondeuse

Le roulement palier de tracteur et de tondeuse est soumis à des contraintes spécifiques : charges dynamiques élevées sur les arbres de transmission, vibrations des organes de prise de force, exposition permanente à l'eau et aux produits chimiques. Les applications les plus courantes en maintenance tracteur sont les roulements de boîte de vitesses, de pont arrière, de moyeu de roue et de prise de force.

Sur les tondeuses autoportées et les tracteurs tondeuse, les roulements de broche de coupe sont des pièces d'usure à renouveler régulièrement — ils supportent des charges centrifuges élevées et travaillent dans un environnement saturé de débris végétaux et de poussière. Les références disponibles sur Agrizone couvrent les diamètres standards des broches des principales marques (Husqvarna, Toro, John Deere) avec des modèles blindés (ZZ) adaptés à cet usage intensif.

Roulements et paliers industriels — applications en élevage et machinisme

Les roulements et paliers industriels standards sont également très présents sur les équipements d'élevage et les installations de stockage. Convoyeurs de grain, silos à vis, séchoirs, presses à fourrage, mélangeuses : ces équipements utilisent des roulements et paliers industriels de série (SKF, FAG, NTN) disponibles sur catalogue normalisé.

L'avantage des roulements industriels standards est leur interchangeabilité totale entre marques — un roulement 6205-2RS SKF est dimensionnellement identique à un FAG 6205-2RSR ou un NTN 6205LLU. Seules les spécifications d'étanchéité, de lubrifiant de première charge et de tolérance de jeu interne peuvent varier selon les fabricants.

Palier roulement 20mm, 30mm et 40mm — les dimensions courantes

Le palier roulement se sélectionne en premier lieu par le diamètre intérieur du roulement, qui correspond au diamètre de l'arbre à guider.

Palier roulement 20mm

Le palier roulement 20mm (alésage 20 mm, référence UC204 dans le roulement intégré) est l'une des dimensions les plus courantes sur les machines de fenaison légères, les semoirs et les organes de distribution de petite section. Il se monte dans des logements UCF204, UCFC204 ou UCFL204 selon la configuration de fixation.

Palier roulement 30mm

Le palier roulement 30mm (alésage 30 mm, référence UC206) est très utilisé sur les rotors de faucheuse, les rouleaux de presse et les arbres de convoyeur des machines de récolte de taille moyenne. Le logement UCF206 carré à quatre points de fixation est la référence la plus fréquente pour cet alésage.

Palier roulement 40mm

Le palier roulement 40mm (alésage 40 mm, référence UC208) équipe les arbres à forte charge des grandes moissonneuses, des presses haute densité et des épandeurs. La résistance mécanique du logement doit être adaptée aux charges importantes transmises sur ces arbres — privilégier les paliers en fonte ductile GGG50 ou GGG70 pour ces applications.

Palier de vilebrequin — spécificités moteur

Le palier de vilebrequin est le roulement ou coussinet qui supporte le vilebrequin dans le bloc moteur. Il assure le guidage de l'arbre manivelle en rotation tout en supportant les charges dynamiques élevées et alternées générées par les pistons lors des phases de combustion.

En motorisation agricole (tracteurs, moteurs de moissonneuse), les paliers de vilebrequin sont généralement des coussinets lisses à film d'huile — demi-paliers supérieur et inférieur en alliage bimétallique (acier + alliage de cuivre-plomb ou aluminium-étain) — plutôt que des roulements à éléments roulants. Leur remplacement fait partie des opérations de révision moteur et nécessite une mesure précise du diamètre des tourillons du vilebrequin pour sélectionner la côte de réparation correcte (côte nominale, -0,25 mm, -0,50 mm). Les marques FAG, Febi et Blue Print disponibles sur Agrizone couvrent les paliers de vilebrequin des principaux moteurs agricoles.

Comment identifier son roulement ou palier ?

L'identification d'un roulement à remplacer repose sur la référence gravée sur la bague extérieure ou intérieure. Cette référence normalisée encode le type de roulement, le diamètre d'alésage, le diamètre extérieur et la largeur — du type 6205-2RS (roulement à billes, alésage 25 mm, 52 mm ext., 15 mm large, étanchéifié deux côtés).

Pour un logement de palier, la référence gravée sur la fonte — du type UCF205 — indique le type de fixation (F = semelle carrée), le type de roulement intégré (UC) et le diamètre d'alésage (05 = 25 mm).

En l'absence de référence lisible sur la pièce usée, les dimensions physiques suffisent à identifier le bon roulement : diamètre intérieur (d), diamètre extérieur (D) et largeur (B) mesurés au pied à coulisse.

Quand remplacer son roulement ?

Un roulement en fin de vie se signale par plusieurs symptômes identifiables avant la casse. Un bruit anormal — grondement, sifflement ou claquement rythmé par la vitesse de rotation — est le signal le plus précoce. Une vibration inhabituellement forte sur un organe en rotation, un échauffement localisé sur le logement de palier ou un jeu perceptible à la main sur l'arbre sont des signaux plus avancés qui nécessitent une intervention immédiate.

La règle professionnelle est de remplacer le roulement dès l'apparition des premiers signes anormaux, sans attendre la casse — une casse de roulement en cours de fonctionnement endommage systématiquement le logement de palier et parfois l'arbre, multipliant le coût de la réparation. En maintenance préventive, les roulements des organes les plus sollicités (rotors, convoyeurs) peuvent être remplacés par campagne, indépendamment de leur état apparent.

Quelle est la différence entre un roulement et un palier ?

La confusion est fréquente, mais la distinction est simple. Le roulement est le composant actif : il se compose de deux bagues entre lesquelles circulent des éléments roulants (billes, rouleaux, aiguilles) qui réduisent le frottement et permettent la rotation d'un arbre.

Le palier, lui, est le dispositif de support qui loge et maintient ce roulement en position sur la structure de la machine. Son corps — généralement en fonte, en tôle d'acier ou en alliage d'aluminium — assure la fixation mécanique et protège le roulement des agressions extérieures.

Autrement dit, on achète un palier mécanique complet (roulement intégré + boîtier) ou un roulement seul destiné à remplacer uniquement la pièce en rotation à l'intérieur d'un logement existant. Les paliers auto-aligneurs combinent les deux fonctions en une seule référence, ce qui simplifie le remplacement sur les machines agricoles soumises à des défauts d'alignement fréquents.

Est-ce dangereux de rouler avec un roulement HS ?

Oui, et les conséquences peuvent être bien plus graves qu'une simple immobilisation de machine. Un roulement hors service ne se contente pas de se dégrader seul : il transmet ses contraintes à l'ensemble de la transmission, fragilisant progressivement le corps du palier, l'arbre et les pièces adjacentes.

Dans le pire des cas, un roulement bloqué en plein travail peut provoquer une rupture d'arbre ou un échauffement suffisant pour endommager irrémédiablement le logement — un sinistre qui multiplie par cinq à dix le coût initial de remplacement.

Sur une machine en mouvement, le risque dépasse le cadre mécanique : un palier de roue agricole défaillant peut entraîner une perte de contrôle de la remorque. La durée de vie résiduelle d'un roulement dégradé est imprévisible — elle peut se compter en heures comme en minutes selon la charge et la vitesse de rotation.

Quel est le prix d'un palier avec roulement ?

Les tarifs varient sensiblement selon le type, le matériau et la marque. Un palier à semelle UCF en fonte standard avec roulement intégré se situe entre 5 et 25 € pour les alésages courants de 20 à 40 mm. Au-delà de 60 mm d'alésage, le prix monte rapidement vers 50 à 120 €.

Les paliers en inox ou en version haute étanchéité pour environnements agressifs affichent des tarifs deux à trois fois supérieurs à un modèle fonte équivalent. Une large gamme de tailles est disponible pour couvrir la majorité des applications industrielles et agricoles sans délai.

Les marques premium comme SKF ou FAG coûtent 30 à 50 % de plus qu'une référence adaptable, mais offrent une capacité de charge et une durée de vie nettement supérieures — un écart de prix qui s'amortit rapidement sur les organes à haute sollicitation.
