Transmission à cardan : Pièces détachées pour cardan pour tracteur

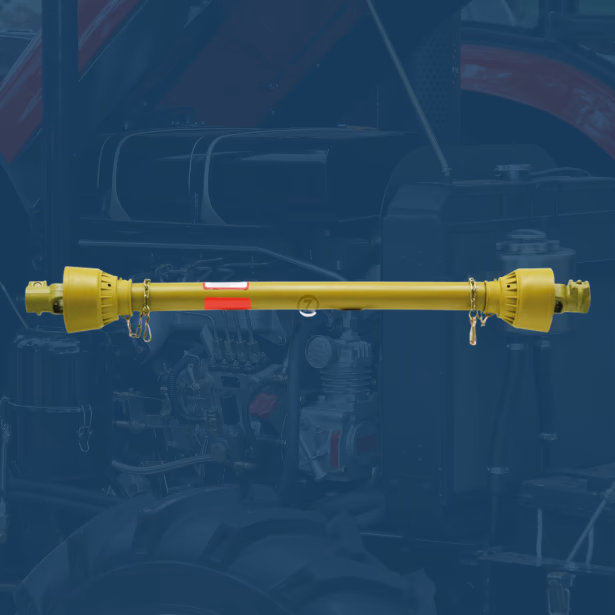

Qu'est-ce qu'un cardan de tracteur ?

C'est un arbre de transmission télescopique équipé à chaque extrémité d'un joint universel — le joint de cardan proprement dit, constitué d'un croisillon et de deux mâchoires. Cette articulation permet de transmettre la rotation même lorsque le tracteur et l'outil ne sont pas alignés, ce qui arrive en permanence : en virage, en dévers, à chaque relevage. La partie télescopique, faite de deux profils qui coulissent l'un dans l'autre, absorbe quant à elle les variations de distance entre les deux machines. L'ensemble est protégé par des tubes plastiques et des bols de protection, maintenus par des chaînettes.

Comment fonctionne la transmission par cardan ?

La prise de force du tracteur entraîne le premier joint, qui transmet le mouvement à l'arbre, lequel entraîne le second joint côté machine. Un point technique mérite d'être connu : un joint de cardan simple transmet la rotation de façon irrégulière lorsqu'il travaille sous un angle — la vitesse de sortie accélère et ralentit à chaque tour. Ces variations se compensent lorsque les deux joints travaillent sous le même angle et que les mâchoires sont en phase. C'est pourquoi un cardan doit être monté dans le bon sens et pourquoi il ne faut jamais travailler avec des angles très différents aux deux extrémités : les à-coups qui en résultent détruisent croisillons et boîtiers.

Comment mesurer un cardan agricole ?

Deux mesures suffisent, et elles se prennent sur la machine, pas sur l'ancien cardan. D'abord la longueur minimale : attelez l'outil et amenez-le dans la position où la distance entre la prise de force du tracteur et celle de la machine est la plus courte — généralement outil relevé au maximum. Mesurez d'extrémité d'arbre à extrémité d'arbre. Ensuite la longueur maximale : reprenez la mesure dans la position la plus éloignée, outil au sol et braqué. Le cardan choisi doit pouvoir se rétracter au-delà de la première valeur et s'allonger jusqu'à la seconde, tout en conservant un recouvrement suffisant des profils télescopiques — un cardan qui se désemboîte en travail est un accident. Un cardan trop long talonne et détruit la prise de force ; trop court, il se désemboîte. En cas de doute, un cardan légèrement trop long se recoupe, l'inverse n'est pas possible.

Comment choisir le cardan pour tracteur qui convient ?

La puissance et la catégorie

Les cardans se classent par catégorie, correspondant à une puissance transmissible et à une taille de croisillon. Choisissez la catégorie sur la puissance réellement absorbée par la machine, avec une marge — un cardan sous-dimensionné casse ses croisillons. Nos gammes couvrent de 12 à 80 chevaux et au-delà selon les modèles.

Le profil et les cannelures

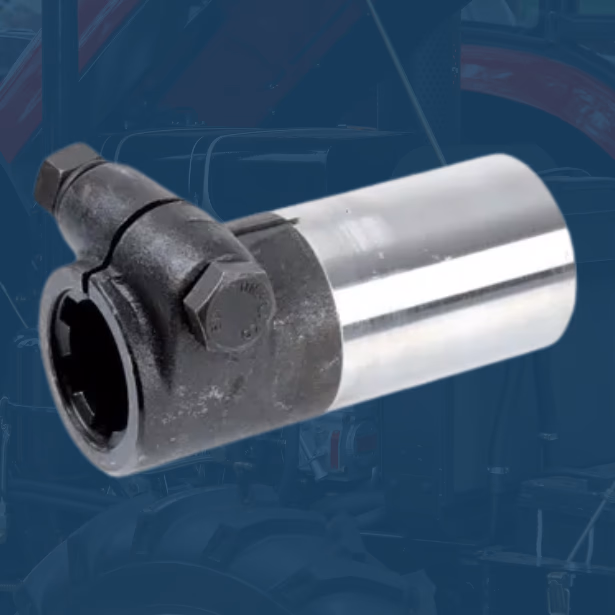

Vérifiez le profil de la prise de force et de l'arbre d'entrée de la machine : le 1"3/8 à 6 cannelures est le standard des 540 tr/min, le 1"3/8 à 21 cannelures équipe couramment le 1000 tr/min. Si les deux profils diffèrent, un manchon adaptateur résout le problème sans changer le cardan.

Le type de sécurité

Le boulon de sécurité cède en cas de surcharge : simple et économique, il impose de remplacer le boulon après chaque déclenchement. Le limiteur à friction patine et se réarme seul, ce qui convient aux machines à forte inertie ou sujettes aux blocages soudains — broyeurs, herses rotatives. La roue libre empêche l'outil lancé d'entraîner le tracteur à l'arrêt de la prise de force : indispensable sur tout ce qui a de l'inertie.

Cardan standard, homocinétique ou grand angle ?

Le cardan agricole standard couvre la grande majorité des besoins, avec des angles de travail modérés. Le cardan homocinétique ou grand angle transmet une rotation régulière même sous un angle important : il s'impose sur les machines traînées à timon court, les tonnes à lisier et tout ce qui braque fortement en travail — là où un cardan standard vibrerait et casserait.

Cardan pour gyrobroyeur, herse rotative et micro-tracteur

Chaque machine a ses exigences. Le gyrobroyeur, à forte inertie, réclame une roue libre pour éviter que le rotor lancé n'entraîne le tracteur. La herse rotative demande une sécurité efficace contre les blocages sur pierre, d'où le limiteur à friction. Les micro-tracteurs utilisent des cardans plus courts et de catégorie inférieure, avec des profils parfois spécifiques : vérifiez la puissance et le profil avant commande, la tentation de monter un cardan de tracteur standard aboutit à un ensemble trop long et surdimensionné.

Croisillons, mâchoires et protections : les pièces d'usure

Un cardan se répare : le croisillon est la première pièce d'usure et se remplace seul, à condition d'intervenir avant que le jeu n'ait ovalisé les mâchoires. Un cardan qui vibre, claque au démarrage ou chauffe à une extrémité signale un croisillon en fin de vie. Les tubes et bols de protection, souvent cassés et rarement remplacés, sont pourtant obligatoires : ce sont eux qui empêchent l'accident le plus grave du machinisme agricole. Retrouvez également nos arbres cannelés et notre appareil de montage de cardan pour les interventions d'atelier.

Entretien : graissage et contrôle

Un cardan se graisse régulièrement en saison : les croisillons, les paliers de protection et surtout les parties coulissantes du télescope, dont le grippage fait forcer l'ensemble. Contrôlez à chaque attelage l'état des protections et l'accrochage des chaînettes, qui empêchent les tubes de tourner avec l'arbre. Une fuite de graisse à un croisillon signale un joint hors d'usage : c'est le moment de remplacer, pas dans trois semaines.

Quel est le prix d'un cardan agricole ?

Il dépend de la catégorie de puissance, de la longueur et surtout du type de sécurité : un cardan standard à boulon de sécurité reste très accessible, un modèle homocinétique à limiteur à friction représente un investissement nettement supérieur — mais il protège une machine qui vaut bien davantage. Un cardan d'occasion est un pari risqué : l'usure des croisillons et le voile éventuel de l'arbre ne se voient pas à l'œil, et c'est une pièce en rotation à proximité immédiate de l'opérateur.

Quelles sont les marques de cardans agricoles ?

Vous souhaitez acheter un cardan de transmission pour votre tracteur, nous vous proposons une large gamme decardans agricoles parmi les marques les plus réputées du marché telles que Bondioli ou Waltersheid au meilleur prix de vente en ligne.

Comment choisir le cardan pour tracteur qui convient ?

Identifiez bien le diamètre et la largeur de votre premier croisillon du cardan pour votre tracteur afin de trouver plus facilement votre pièce parmi notre large gamme. Vous pouvez également vérifier le type de tube : profil, longueur, hauteur et largeur, pour vous assurer de trouver le cadran standard de tracteur qui vous convient.

Pourquoi choisir un cardan de prise de force et les croisillons pour une transmission fluide ?

Nous disposons également d'un très grand choix de croisillons de cardan pour vous permettre de réparer ou entretenir votre cardan standard si vous constatez des bruits ou une perte d'efficacité dans la transmission de votre prise de force.

Certain de la qualité en fonction de votre choix de marque, nous vous offrons une gamme de cardan au meilleur prix.

Les spécificités pour le cardan agricole de tracteur 50 CV

La transmission à cardan pour tracteur de 50 CV nécessite une attention particulière dans le choix des composants. Les modèles adaptés à cette catégorie de puissance se distinguent par leurs mâchoires renforcées et leurs croisillons dimensionnés spécifiquement.

La gamme standard propose des longueurs de 80 à 100 cm, parfaitement adaptées aux outils courants comme les faucheuses et les broyeurs. Le profil cannelé 6 dents assure une transmission optimale du couple, tandis que le système de verrouillage sécurise l'ensemble lors des manœuvres.

Un graissage régulier des parties mobiles permet de maintenir les performances de votre transmission à cardan sur le long terme.

Quelles sont les pièces composant le système de transmission d’un tracteur ?

Le joint de cardan

Pièce destinée à la transmission disposant de deux mâchoires articulées entre elles via le croisillon de cardan (ou croisillon de liaison). Le joint permet la transmission de mouvements rotatifs sur un axe de sortie à directions variables. Le système de verrouillage grâce au cardan maintient l’accouplement de l’arbre de transmission à la prise de force du tracteur.

Le bouclier de protection

Le bouclier de protection sur le tracteur protège la partie dédiée à l'accouplement de l’arbre de transmission à la prise de force du tracteur contre les risques d’enroulement. A l’arrêt, le bouclier permet de coupler ou découpler l’arbre de transmission.

Le carter de protection

Le carter de protection coté machine protège la zone de liaison entre l’arbre et la machine contre les risques de contact et d’enroulement. Le support de l’arbre évite la détérioration du protecteur et le déboitement des tubes coulissants lors du dételage de la machine type charrue, cultivateur, déchaumeur...

L’entretien des transmissions à cardans consiste à graisser la partie coulissante de l’arbre et à maintenir en bon état les éléments du protecteur.

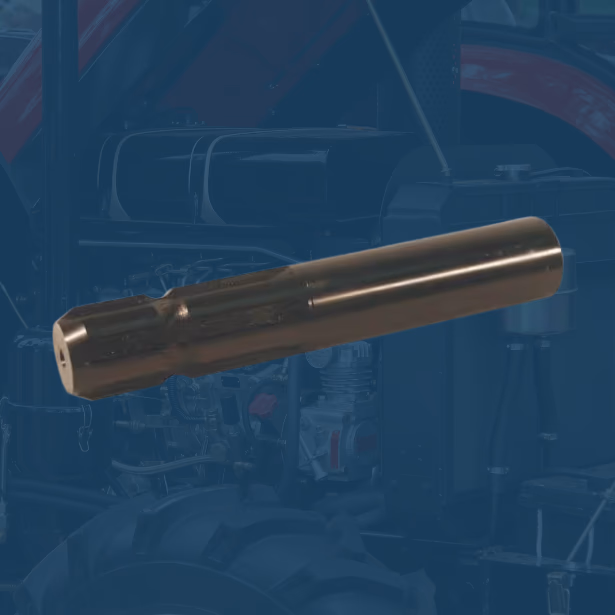

L'arbre cannelé

Pièce permettant d'effectuer la transmission sur les machines agricoles. L'arbre cannelé est une pièce conçue avec méthodologie et soin.

Découvrez le large choix de cardans pour machine agricole chez Agrizone

Notre catalogue de cardans agricoles répond à tous les besoins techniques des professionnels. Les cardans grand anglepermettent une transmission optimale du tracteur vers l'outil, même dans les situations compliquées. Le limiteur à friction protège vos équipements des surcharges mécaniques lors des travaux intensifs avec votre herse rotative.

Les joints de cardan placés à chaque extrémité garantissent une transmission fluide, quel que soit l'angle entre le tracteur et votre matériel. Nos experts techniques vous accompagnent dans le choix du modèle adapté à votre exploitation, avec une disponibilité immédiate sur la majorité des références.

Quelles sont les solutions pour micro tracteur à petit prix pour gyrobroyeur ou broyeur ?

Les propriétaires de micro tracteurs recherchent des solutions fiables sans investissement excessif. Nos cardans standards adaptés aux petites puissances répondent parfaitement à ce besoin, avec des modèles dimensionnés pour les machines de 12 à 40 CV.

La gamme comprend des cardans de 80 cm à 120 cm de longueur, équipés de mâchoires 6 cannelures compatibles avec la majorité des prises de force standard. Ces transmissions robustes assurent un fonctionnement régulier de vos outils comme le gyrobroyeur ou la fraise rotative.

Un graissage régulier des croisillons garantit une longue durée de vie à votre transmission, même en usage intensif.

Pourquoi choisir les cardans avec boulon de sécurité et roue libre pour protéger vos machines agricoles ?

Nous vous proposons des cardans équipés d'un système de sécurité à boulon combiné à une roue libre, spécialement conçus pour protéger vos machines agricoles. La roue libre permet à l'outil de continuer sa rotation même après l'arrêt de la prise de force du tracteur, tandis que le boulon de sécurité se rompt en cas de surcharge pour préserver la transmission.

Ces cardans sont particulièrement adaptés aux outils comme les gyrobroyeurs, faucheuses et broyeurs qui nécessitent une protection maximale. Vous trouverez dans notre gamme des modèles pour tracteurs de 35 à 80 CV, avec des longueurs de 80 à 130 cm selon vos besoins.

Une équipe d'experts à votre écoute

Tubes de cardans Walterscheid, cardan homocinétique, cardan standard, joint de cardan complet universel, limiteur à friction, notre équipe technique maîtrise parfaitement les spécificités des transmissions à cardan pour chaque type d'utilisation agricole. Nous vous guidons dans le choix du modèle adapté à votre matériel aussi bien pour la transmission à cardan mais aussi pour les pièces détachées agricoles, en tenant compte de la puissance de votre tracteur et des contraintes de votre exploitation.

Les conseillers agricoles Agrizone vous accompagnent par téléphone pour identifier précisément vos besoins et vous proposer la solution optimale. Grâce à leur expertise approfondie des transmissions agricoles, ils sauront vous conseiller sur les aspects techniques comme le type de limiteur, la longueur adaptée ou encore le système de protection nécessaire pour votre application.
