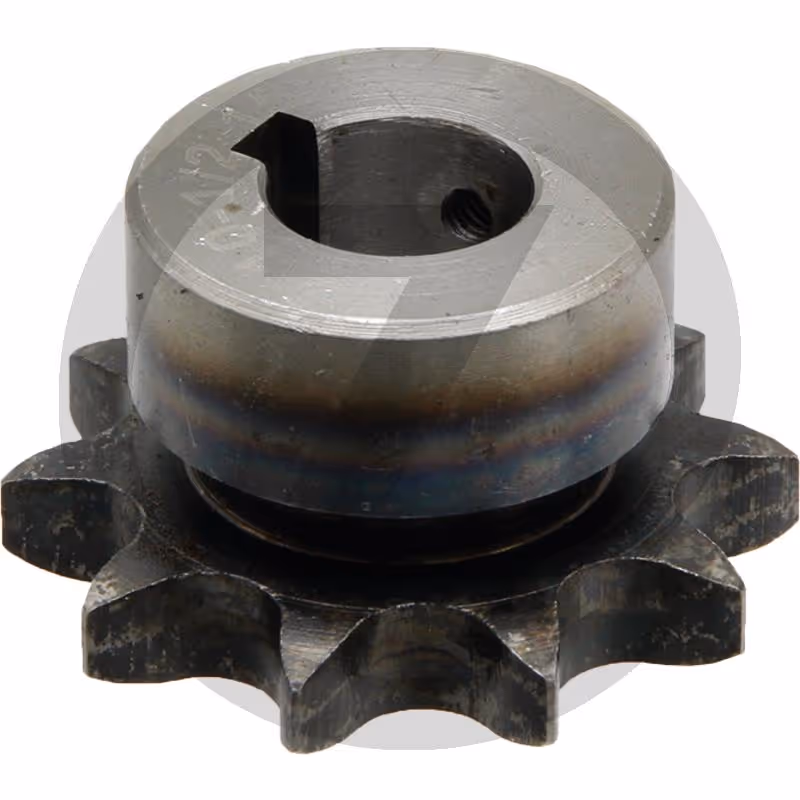

Pignon alésé avec dents renforcées AGZ000795191

n° ISO 06 B-1 (3/8" x 7/32")
Dents: renforcées par induction (dureté HRC 50)
Alésage: tolérance H7
Rainure: DIN 6885 / BS 4235 orientée sur le centre de la dent
Filetage prévu pour vis de réglage
Pas: 9,525 mm
Ecartement int.: 5,72 mm
Ø rouleau: 6,35 mm
Largeur maille: 5,3 mm

Caractéristiques du produit

• Profondeur rainure (mm) : 2,3
• Filetage : M4
• Nombre de dents : 20
• Ø ext. moyeu dn (mm) : 46
• Ø do (mm) : 60,9
• Alésage Dl (mm) : 15
• Longueur moyeu (mm) : 28
• Largeur rainure (mm) : 5
• Ø dk (mm) : 64,6
