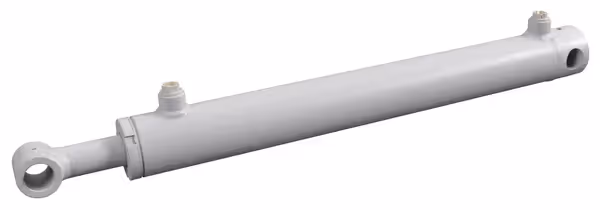

Vérin Double Effet D30-60-400 avec fixation AGZ000622905

Particularités

• Complètement monté
• Avec fixations
• Construction unique et innovante
• Circlip spécial du piston



Caractéristiques

• Apprêt déjà appliqué
• Sécurité de tête de vérin mécanique réutilisable
• Charge radiale maximum : 10 % de la force axiale
• La pression de service maximale dépend du ploiement sous charge maximum
• Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin



Informations techniques

• Interchangeable avec d'autres marques
• Fluide : huile minérale, HLP ISO VG de 32 à 46
• Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9
• Avantages
  • Prêt à l'emploi
  • -Montage et démontage simples
  • Longue durée de vie
  • Sécurité d'utilisation élevée
• Type: Double effet
• Pression de service max.: 250 bar
• Type de montage - raccord du vérin: Alésage
• Type de montage - raccordement de tige: Moyeu
• Type du filetage de montage - raccordement de tige: BSP
• Vitesse max. du piston: 0,1 m/s
• Température de service min.: -25 °C
• Température de service maximale: 85 °C
• Pression nominale: 200 bar

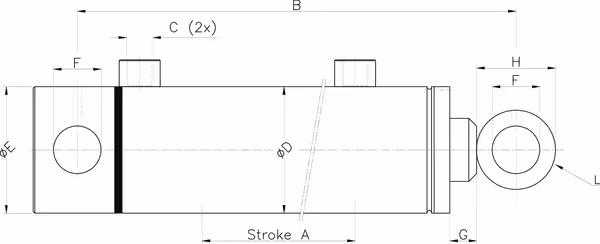

Dimensions:

• Longueur min.: 600 mm
• A Course: 400 mm
• B Entraxe min. des trous de montage: 600 mm
• C Diamètre du filetage de montage - raccordement de tige :3/8 Inch
• E Diamètre extérieur: 70 mm
• F Diamètre du trou de montage - raccord du vérin: 25,25 mm
• G Distance extrémité du vérin à la bague de montage: 49 mm
• H Diamètre extérieur de bague de montage: 40 mm
• L Largeur de la tête de montage: 45 mm
• Diamètre de la tige: 30 mm
• Diamètre interne du vérin: 60 mm
