Vérin télescopique à 4 extensions 16.1T C1510 mm AGZ000577982

Description détaillée:

• Vérins téléscopiques à 4 expansions oeuillet



Particularités:

• Revêtement Tenifer TF1
• Domaine d'application
• Vérin de basculement de remorque
• Construction de véhicules



Caractéristiques:

• Non peint
• Encombrement faible
• Excellentes propriétés mécaniques
• Longue durée de vie
• Catégorie d’application: Télescopique
• Capacité max. à 180bar: 16,1 t
• Nombre d’étages: 4
• Type de montage - raccord du vérin: Tourillon
• Type de montage - raccordement de tige: Alésage
• Pression de service max.: 180 bar
• Contenance en huile: 8,8 l
• Capacité max. - étage 2: 8,1 t
• Capacité max. - étage 3: 11,7 t
• Capacité max. - étage 4: 16,1 t
• Vitesse max. du piston: 0,5 m/s
• Plage de rugosité de surface du piston: 0.05-0.15 µm
• Dureté Vickers (HV): HV5/12=500/550
• Distance centre de trou de montage à extrémité du vérin: 395 mm
• Matériau du vérin: Acier S355J2+N
• Poids: 43 kg
• Type de filetage de raccord d’huile: Métrique
• Matériau d'étanchéité: Polyuréthane
• Norme DIN: 1629

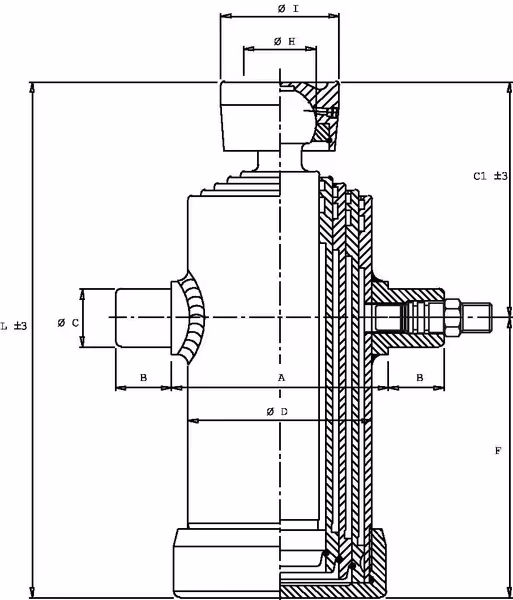

Dimensions:

• Course: 1510 mm
• L Longueur min.: 507 mm
• B Longueur du raccord d’huile: 40 mm
• C Diamètre d’arbre latéral: 40 mm
• C1 Distance raccord d’huile à extrémité de tige: 112 mm
• D Diamètre extérieur: 124 mm
• I Diamètre extérieur de bague de montage: 32 mm
• Diamètre de filetage de raccord d’huile: M18
• Pas de filetage de raccords d’huile: 1.50 mm
• H Diamètre de trou de montage - jonction des barres: 31 mm
• Diamètre du trou de montage - raccord du vérin: 40 mm
• Diamètre de l’étage 1: 61 mm
• Diamètre de l’étage 2: 76 mm
• Diamètre de l’étage 3: 91 mm
• Diamètre de l’étage 4: 107 mm
