Bague de guidage pour tige AGZ000777316

Bague de guidage pour tige
Description du produit
Ces bagues de guidage en tissu dur servent à guider les pistons, à éviter tout contact métallique entre les composants et à absorber les forces transversales générées. Ces bagues de guidage sont principalement utilisées dans l'hydraulique mobile et l'hydraulique lourde, car elles sont très bien adaptées aux pressions de surface plus élevées. Une augmentation de la capacité de glissement et donc une amélioration de l'effet stick-slip est obtenue par l'incorporation de PTFE dans le composé. Les bagues de guidage sont plus faciles à monter que les bandes de guidage et sont donc recommandées par nos soins.

Avantages

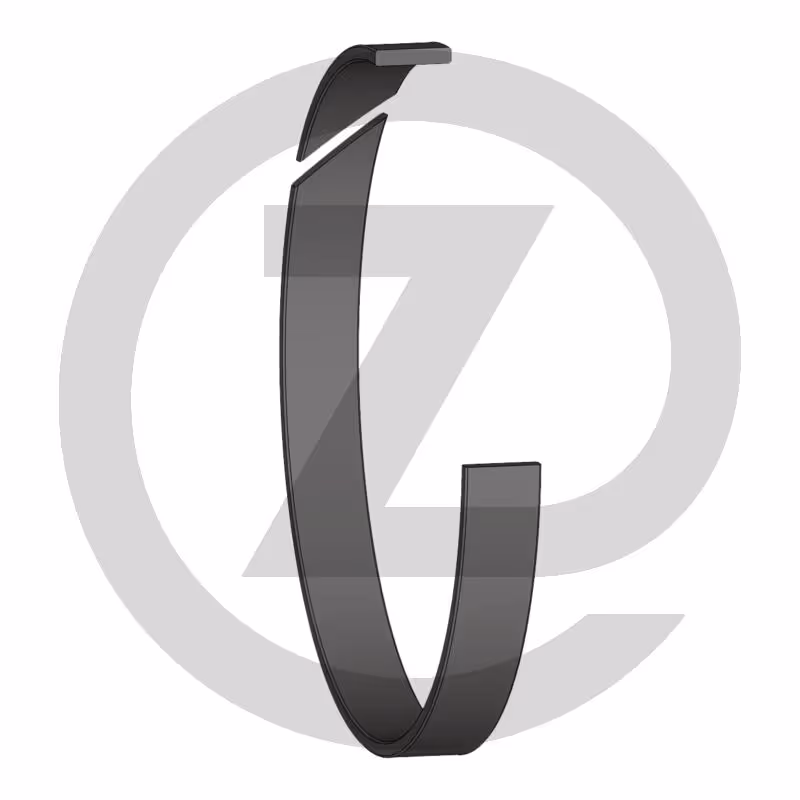

En version standard, les bagues de guidage fendues sont fournies avec une coupe en biseau à 45° et dans un composé en tissu de résine phénolique avec couche en PTFE. Les bagues de guidage en tissu de résine phénolique sont chanfreinées des deux côtés afin de pouvoir être utilisées aussi bien pour les pistons que pour les tiges de piston.

Fluides
• huile hydraulique selon DIN 51524, partie 1-3
• huiles lubrifiantes
• graisses lubrifiantes à base d'huile minérale
• liquides hydrauliques ignifugés HFA, HFB, HFC selon VDMA 24317

Montage
Il existe trois formes de découpe différentes : 45°, 90°, ST
45° = pour une meilleure répartition de la force de presse et pour faciliter le montage
90° = découpe simple
ST = pour mouvement rotatif
Les chanfreins tournés aident au montage du piston complété.

Caractéristiques du produit

• Plage de température (°C) : -50 à +130
• Ø extérieur D (mm) : 68
• Hauteur d'installation L (mm) : 15
• Pression de surface autorisée (N/mm²) : 100
• Matériau : tissu dur avec PTFE
• Ø intérieur d (mm) : 63
• Épaisseur profil s (mm) : 2.5
• Vitesse de glissement max. (m/s) : ? 1
