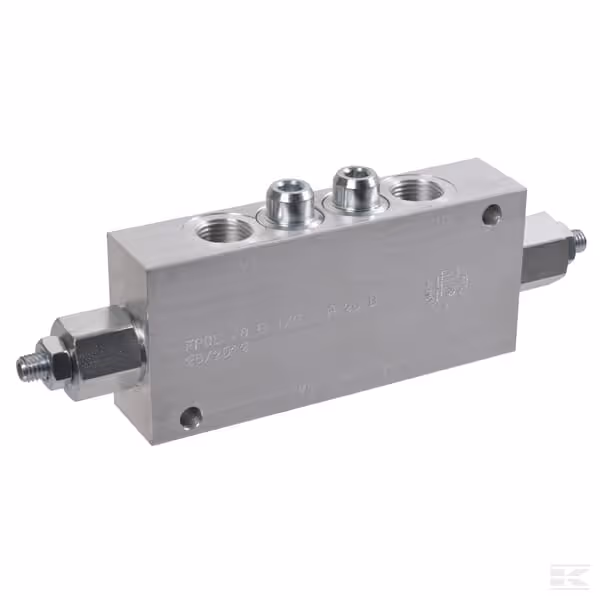

Valves d'équilibrage doubles 1/2'' AGZ000572212
Réf. AGZ000572212
Valves d'équilibrage : Découvrez Valves d'équilibrage doubles 1/2'' disponible à l'achat
Description détaillée
Les vannes d'égalisation ou les vannes de freinage permettent de contrôler le déplacement, l'arrêt et le maintien des charges. Ils empêchent le décalage des mouvements (charge négative) et protègent l'installation contre les forces extérieures (antichoc). Les vannes à décentrement permettent de déclencher et d'arrêter un mouvement de manière contrôlée, tout en maintenant la charge au repos. Lorsqu'ils sont montés directement sur le vérin ou le moteur, ils servent également de protection contre la rupture des tuyaux.
Afficher plusPoints forts
Permet des mouvements souples et contrôlés et un positionnement précis des charges à tirer et à pousser
Protection contre la rupture du tuyau si elle est installée aussi près que possible de l'utilisateur
Contrôle final négatif
Détails du produit
Fonction de maintien de la charge réglable pour les lignes A ou B, le réglage de la pression doit être supérieur d'environ 30 % à la pression de charge maximale
Le fonctionnement dépend de la pression de retour, une pression de retour élevée peut nuire au fonctionnement de la vanne
Libre circulation de V à C
Pression maximale de 350 bars.
Débit maximal plage de 0 à 120 l/min
Comprend
Cartouche
Boîtier en acier
Médium prévu
Huile hydraulique
Type
Double
Pression de service max.
210 bar
Matériau
Aluminium
Traitement de surface
n/a
Débit nominal
70 NI/min
Rapport pilote
1:8.2
Plage de pression réglable
60-210 bar
Réglage de la pression standard
200 bar
Nombre de raccords
4
Diamètre de filetage du raccord
1/2 Inch
Température de service min.
-20 °C
Température de service max.
90 °C
Longueur totale
248 mm
CLargeur totale
35 mm
BHauteur totale
70 mm
Matériau d'étanchéité
Buna-N
Distance de connexion - longue
80 mm
Distance de connexion - courte
36 mm
Longueur du corps
156 mm
Réglage
6 pans
Cavité
Aluminium
Raccordement
1/2"
Adaptable sur
très haute pression et débit volumique moyen

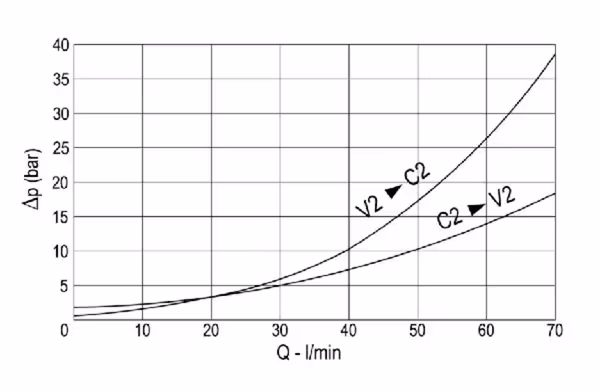

Débit

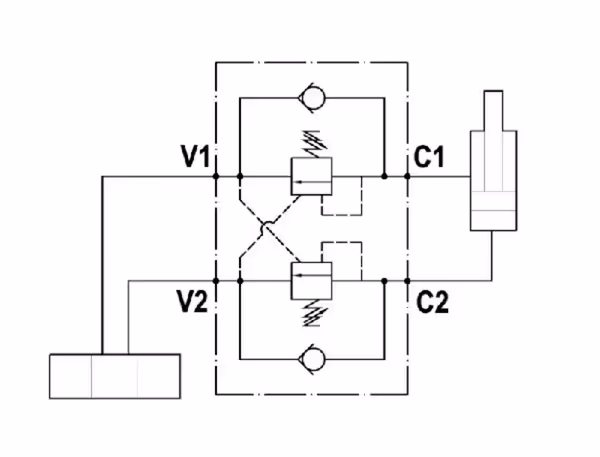

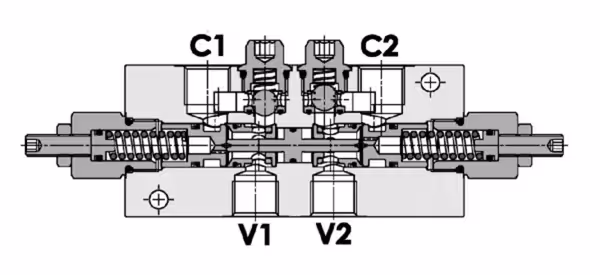

Débit libre de V1 vers C1 et V2 vers C2,
Fonction d'équilibrage de C1 vers V1 et C2 vers V2
Matériau
Boîtier :
Alliage d'aluminium (série FPOE)
Acier (série FPO)
Insert de valve : acier trempé
Joints de soupape Buna-N
Montage
Montage des conduites le plus proche possible des consommateurs
-3%
126,99€ HT
152,39€ TTC
123,18€
Soit 147,82€ TTC
Expédition sous 48h
Expédié par Agrizone
Expédition depuis nos entrepôts basés en France
