Bouchon de remplissage hydraulique avec reniflard Ø28

Domaine d'application:

• Réservoir de liquide
• Liquides non aggressifs



Informations techniques:

• Avec aération
• Plage de température: +30° à + 100°C
• Filtrage: 10 µm
• Visserie non fournit

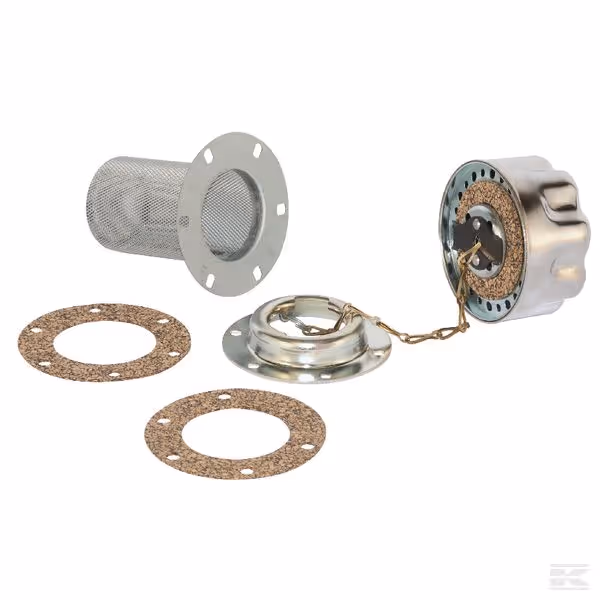

Se compose de:

• Tubulure de remplissage
• Bouchon fermeture à baïonette
• 2 joints
• Filtre de remplissage



Dimensions:

• Diamètre du filtre (D): 28 mm
• Hauteur du filtre: 65 mm
• Hauteur totale (C): 110 mm
• Alésage de fixation: 5 mm
• Diamètre de bride (E): 52 mm
• Diamètre extérieur du bouchon (A): 46 mm
• Hauteur (B): 46 mm
• Diamètre du trou: 30 mm
