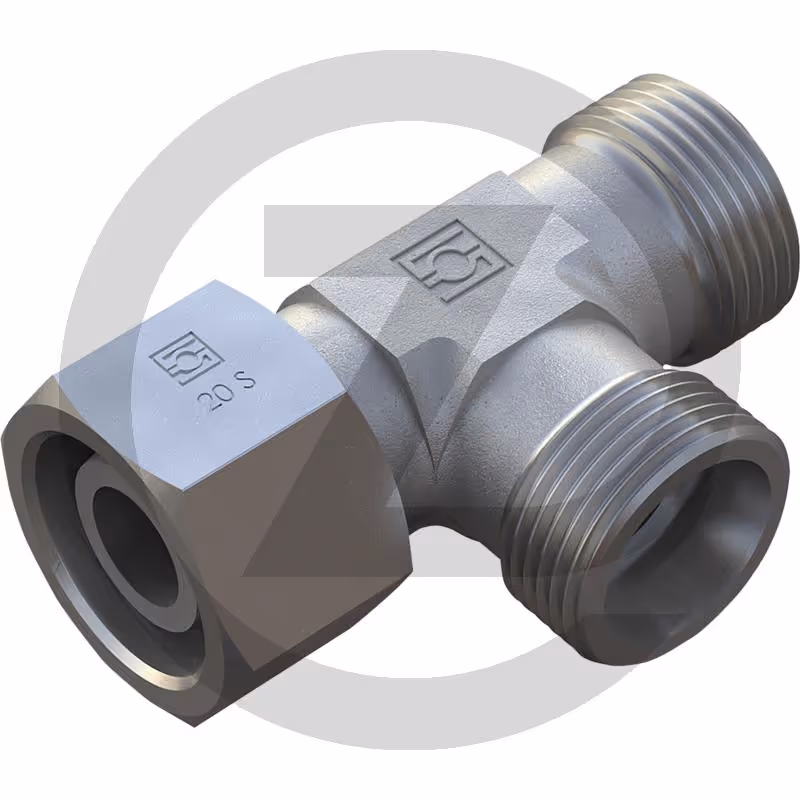

X-TR 15 L - Raccord en T, orientable AGZ000777215

Raccord T, orientable TO
Sans écrou tournant
• raccord 1 : filetage femelle métrique, cône 24° avec joint torique
• raccord 2 + 3 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord T, orientable
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• S3 (mm) : 27
• L3 (mm) : 32,5
• Joint torique : 12,5x2
• PN (bar) : 400
• Filetage/raccord : M22 x 1,5
• Série : 15 L
• D1 (mm) : 15 L
• L2 (mm) : 21
• S1 (mm) : 19
• S2 (mm) : 27
• Type : X-ELV
• Description : Raccord en L, orientable
• L1 (mm) : 36
