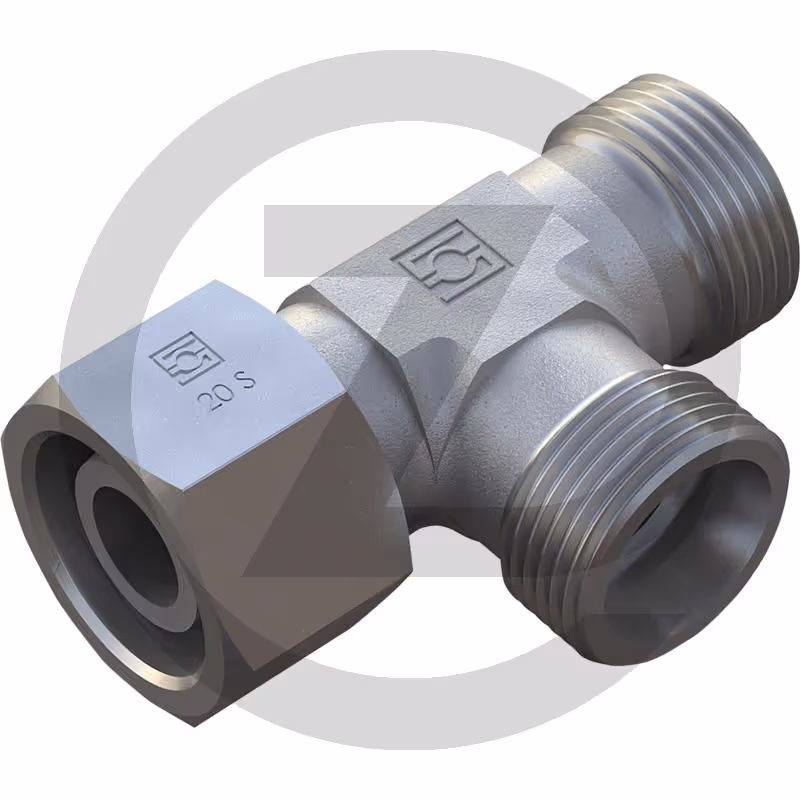

X-TR 12 S - Raccord en T, orientable AGZ000777213

Raccord T, orientable TO
Sans écrou tournant
• raccord 1 : filetage femelle métrique, cône 24° avec joint torique
• raccord 2 + 3 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord T, orientable
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Joint torique : 10x1,5
• Série : 12 S
• Filetage/raccord : M20 x 1,5
• Type : X-ELV
• L3 (mm) : 31
• S1 (mm) : 17
• S3 (mm) : 24
• L2 (mm) : 21,5
• PN (bar) : 630
• S2 (mm) : 24
• Description : Raccord en L, orientable
• D1 (mm) : 12 S
• L1 (mm) : 38
