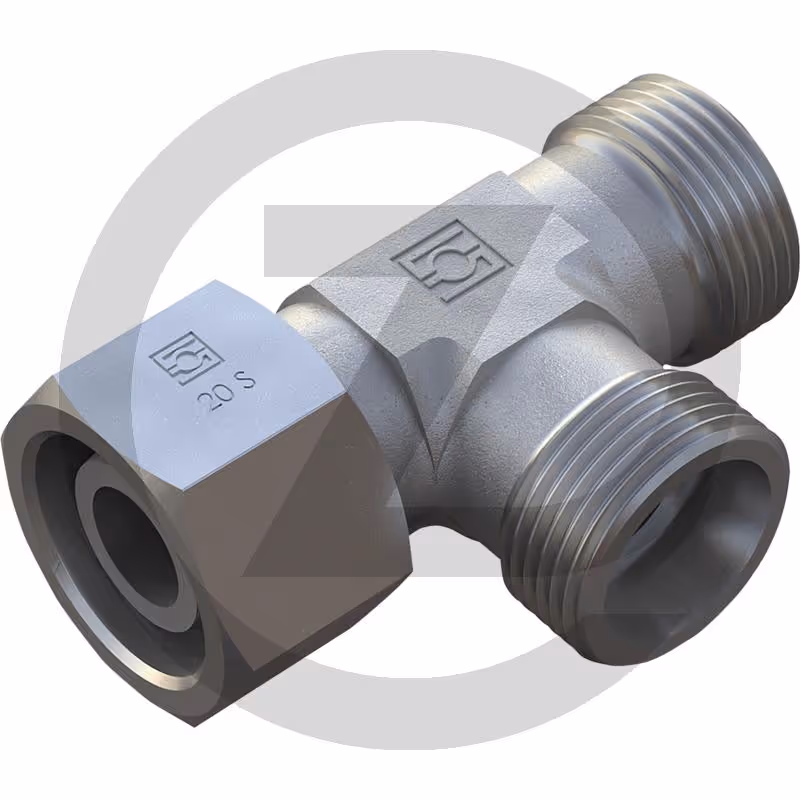

X-TR 08 S - Raccord en T, orientable AGZ000777228

Raccord T, orientable TO
Sans écrou tournant
• raccord 1 : filetage femelle métrique, cône 24° avec joint torique
• raccord 2 + 3 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord T, orientable
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Joint torique : 6,5x1,5
• S3 (mm) : 19
• Description : Raccord en L, orientable
• PN (bar) : 800
• Type : X-ELV
• Série : 8 S
• D1 (mm) : 8 S
• L1 (mm) : 32
• L3 (mm) : 27,5
• Filetage/raccord : M16 x 1,5
• S1 (mm) : 14
• S2 (mm) : 19
• L2 (mm) : 17
