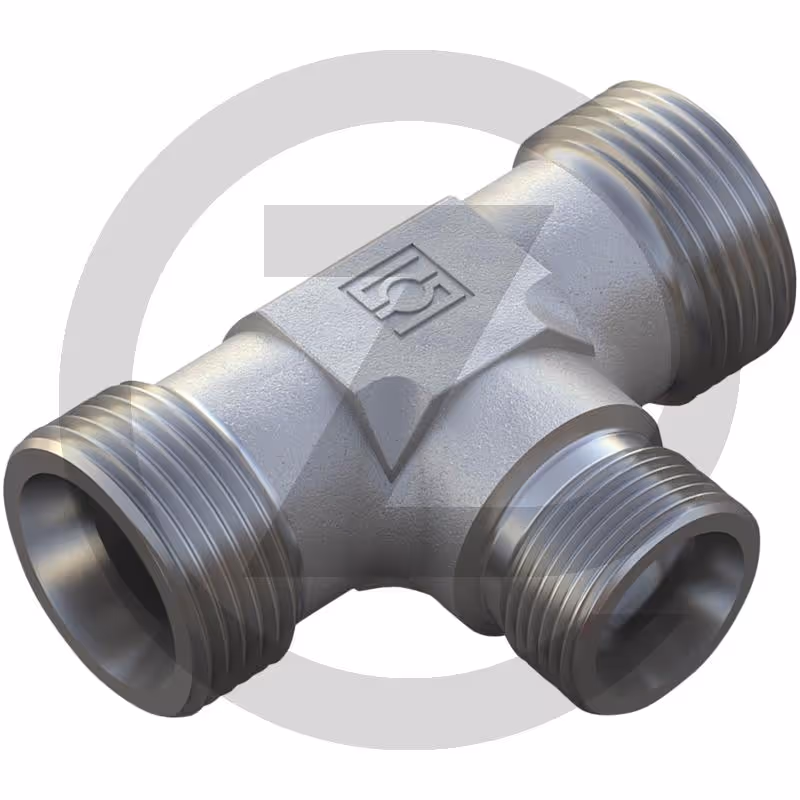

X-T 28-22-28 L - Raccord en T AGZ000786396

Raccord réducteur T X-T
Sans écrou tournant
• raccord 1 + 3 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord réducteur T
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L6 (mm) : 47
• L7 (mm) : 47
• L1 (mm) : 47
• PN (bar) : 250
• Description : Raccord réducteur T
• D1 (mm) : 28 L
• L5 (mm) : 47
• S2 (mm) : 36
• Type : X-TV-RED
• Série : 28 L / 22 L / 28 L
• D2 (mm) : 22 L
• D3 (mm) : 28 L
• L2 (mm) : 30,5
• L3 (mm) : 30,5
• S3 (mm) : 41
• S4 (mm) : 36
• L4 (mm) : 30,5
• S1 (mm) : 41
