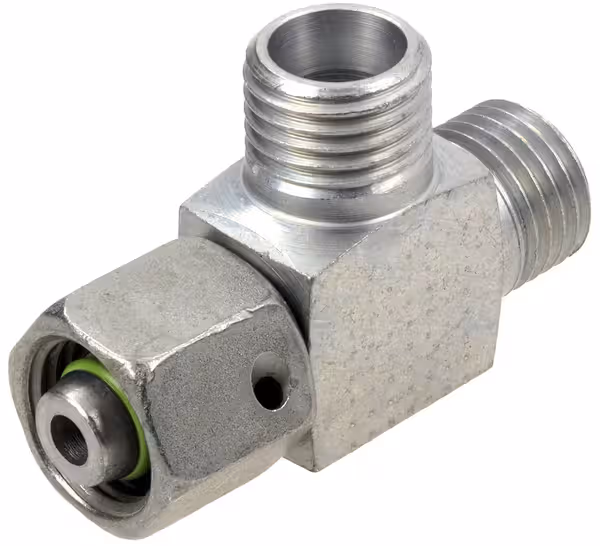

Raccord en Té mâle x mâle x Femelle orientable 16S AGZ000664150
Réf. AGZ000664150
Raccord en T Mâle - Mâle - Femelle : Découvrez Raccord en Té mâle x mâle x Femelle orientable 16S disponible à l'achat
Caractéristiques
- Profil : Bague coupante
- Diamètre de filetage mâle n°1 : 16S (M24x1.5) P ou mm
Caractéristiques
- Profil : Bague coupante
- Diamètre de filetage mâle n°1 : 16S (M24x1.5) P ou mm
- Diamètre de filetage mâle n°2 : 16S (M24x1.5) P ou mm
- Diamètre de filetage Femelle n°3 : 16S (M24x1.5) P ou mm
Description
Détails du produit
- Connexion et fonctionnalité optimales de l'anneau de coupe
- Multiple résistance à la corrosion
- Comprend: presse-étoupe pré-assemblé
- Type de filetage du raccord n°1: Métrique
- Type de filetage raccord n°2: Métrique
- Type de filetage raccord n°3: Métrique
- Forme: Té (T)
- Type de raccord n°1: Filetage Mâle
- Type de raccord n°2: Filetage Mâle
- Type de raccord n°3 - mâle/femelle: Femelle Écrou tournant
- Norme DIN:
- 2353
- 3865
- 2401
- Traitement de surface:
- Zinc
- Nickel
- Pression de service maximale: 630 bar
- Matériau d'étanchéité: Caoutchouc nitrile [NBR]
- Série: S

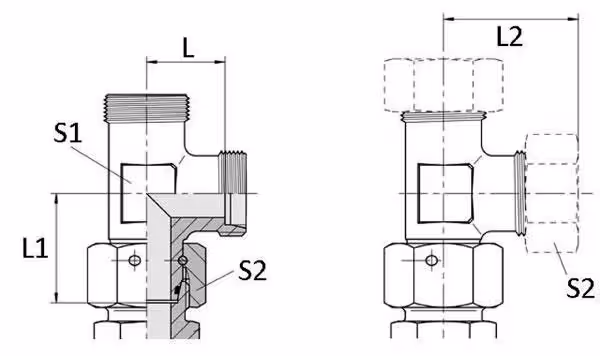

Dimensions:
- Diamètre intérieur:
- 12 mm
- 11 mm
- S1 Hauteur du corps: 24 mm
- Diamètre intérieur de la bague d'étanchéité: 14 mm
- Épaisseur de bague d’étanchéité: 2 mm
- Diamètre de filetage du raccord n°1: M24
- Pas de vis raccord n°1: 1.50 mm
- S2 Raccord n°1, taille de clé: 30.0 mm
- Diamètre de filetage raccord n°2: M24
- Pas de vis raccord n°2: 1.50 mm
- S2 Taille de clé de raccordement n°2: 30.0 mm
- Longueur de raccordement n°3: 55
- Diamètre de filetage raccord n°3: M24
- Pas de vis raccord n°3: 1.50 mm
- L2 Distance du centre à l’extrémité du raccord: 43 mm
- L1 Distance du centre à l’extrémité du raccord n°2: 36,5 mm
- L Raccord n° 3 distance entre le centre et l’extrémité: 24,5 mm
- Diamètre de tuyau: 16 mm
Caractéristiques
- Profil : Bague coupante
- Diamètre de filetage mâle n°1 : 16S (M24x1.5) P ou mm
- Diamètre de filetage mâle n°2 : 16S (M24x1.5) P ou mm
- Diamètre de filetage Femelle n°3 : 16S (M24x1.5) P ou mm
-3%
13,03€ HT
15,64€ TTC
12,64€
Soit 15,17€ TTC
Expédition sous 48h
Expédié par Agrizone
Expédition depuis nos entrepôts basés en France
