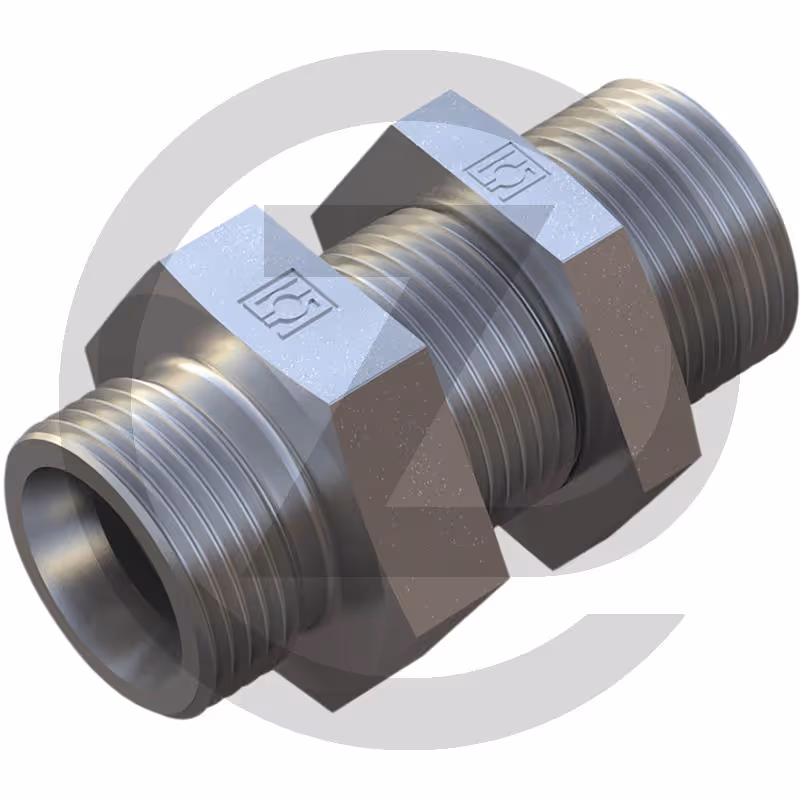

X-UCL 10 S - Raccord passe-cloison droit AGZ000786509

Raccord passe-cloison droit X-UCL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• D1 (mm) : 10 S
• L2 (mm) : 14,5
• S3 (mm) : 22
• Série : 10 S
• S1 (mm) : 24
• Type : X-GSV
• L3 (mm) : 46
• L4 (mm) : 29,5
• PN (bar) : 800
• Filetage/raccord : M18 x 1,5
• S2 (mm) : 24
• Description : Raccord passe-cloison droit
• C (mm) : M18x1,5
• L1 (mm) : 31
