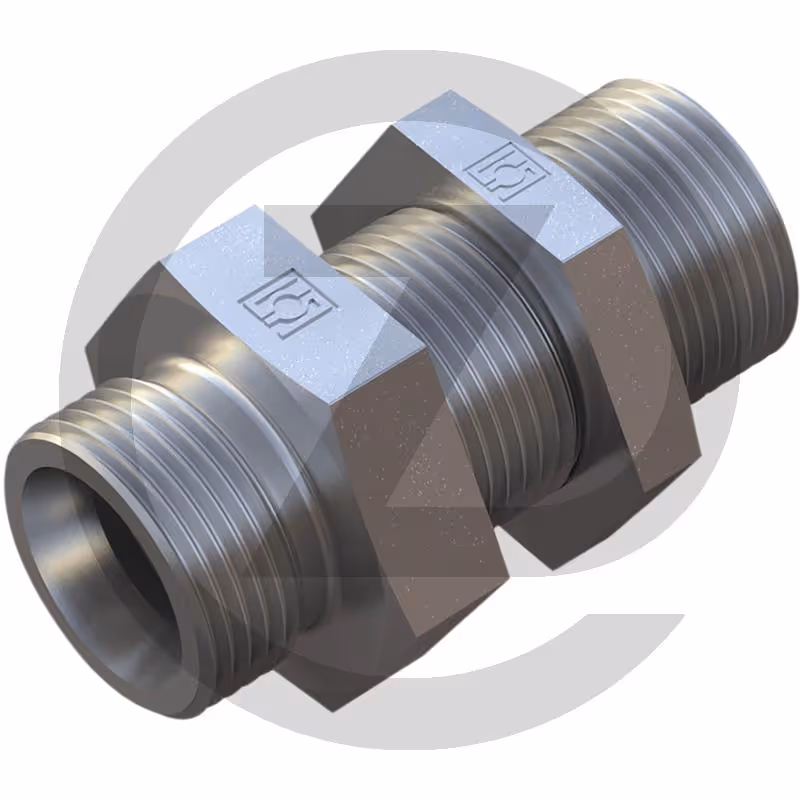

X-UCL 08 S - Raccord passe-cloison droit AGZ000786514

Raccord passe-cloison droit X-UCL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Filetage/raccord : M16 x 1,5
• Description : Raccord passe-cloison droit
• Série : 8 S
• C (mm) : M16x1,5
• L2 (mm) : 13
• L3 (mm) : 44
• L4 (mm) : 29
• PN (bar) : 800
• S2 (mm) : 22
• S3 (mm) : 19
• Type : X-GSV
• L1 (mm) : 28
• S1 (mm) : 22
• D1 (mm) : 8 S
