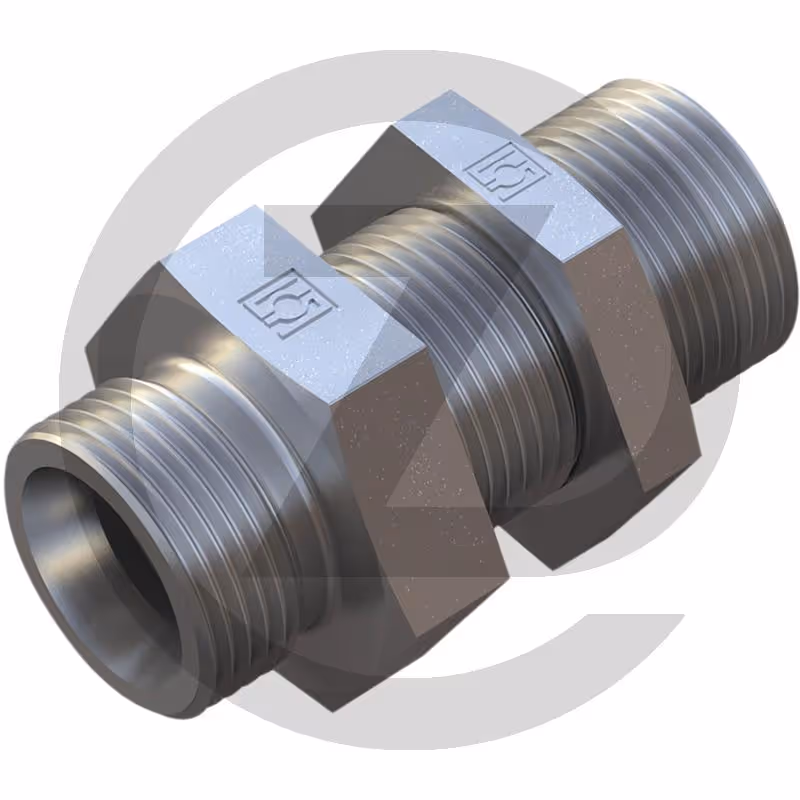

X-UCL 06 S - Raccord passe-cloison droit AGZ000786505

Raccord passe-cloison droit X-UCL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• C (mm) : M14x1,5
• D1 (mm) : 6 S
• L2 (mm) : 12
• L4 (mm) : 29
• Description : Raccord passe-cloison droit
• L3 (mm) : 44
• PN (bar) : 800
• S3 (mm) : 17
• Type : X-GSV
• Série : 6 S
• S1 (mm) : 19
• Filetage/raccord : M14 x 1,5
• S2 (mm) : 19
• L1 (mm) : 27
