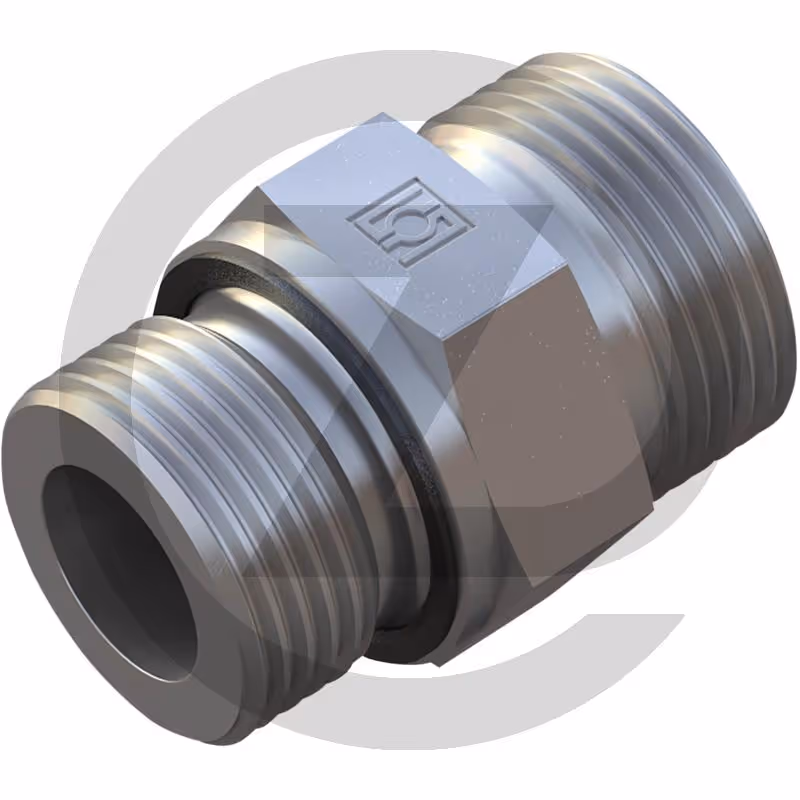

X-U-MGCY 22 L 1 JE - Raccord droit, à visser AGZ000786622

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L2 (mm) : 17,5
• Type de joint : Weichdichtung
• L (mm) : 43
• Série : 22 L
• PN (bar) : 250
• Filetage T : G 1"
• D1 (mm) : 22 L
• L1 (mm) : 52
• S1 (mm) : 41
• Description : Raccord droit, à visser
• i (mm) : 18
• Filetage mâle : G 1"
• Filetage/raccord : M30 x 2
• S2 (mm) : 36
• Type : X-GER
