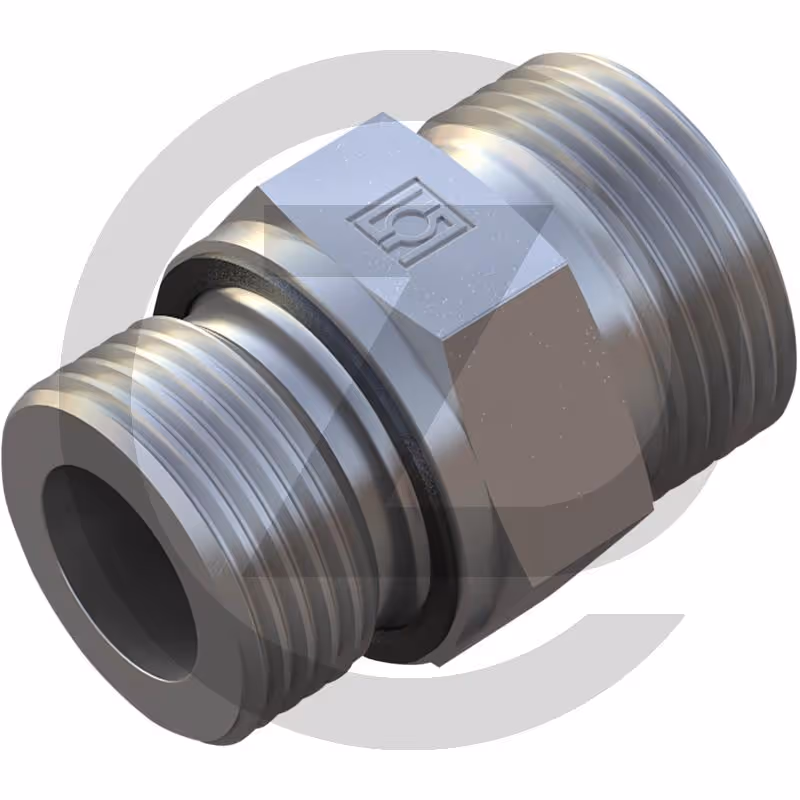

X-U-MGCY 20 S 1 JE - Raccord droit, à visser AGZ000786651

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Série : 20 S
• Description : Raccord droit, à visser
• Filetage T : G 1"
• L1 (mm) : 62
• PN (bar) : 400
• L (mm) : 51
• Type : X-GER
• L2 (mm) : 22,5
• Type de joint : Weichdichtung
• D1 (mm) : 20 S
• Filetage mâle : G 1"
• Filetage/raccord : M30 x 2
• S1 (mm) : 41
• S2 (mm) : 36
• i (mm) : 18
