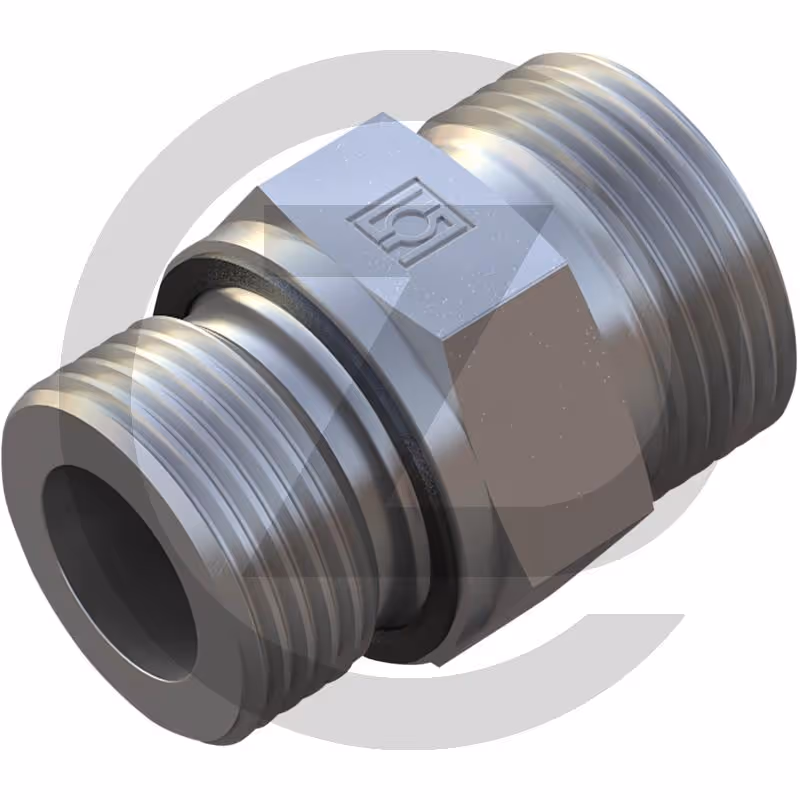

X-U-MGCY 16 S 3/4 JE - Raccord droit, à visser AGZ000786617

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• S2 (mm) : 30
• PN (bar) : 630
• Filetage/raccord : M24 x 1,5
• Filetage T : G 3/4"
• Filetage mâle : G 3/4"
• L1 (mm) : 55
• L2 (mm) : 20,5
• L (mm) : 45
• Série : 16 S
• Description : Raccord droit, à visser
• S1 (mm) : 32
• Type de joint : Weichdichtung
• D1 (mm) : 16 S
• Type : X-GER
• i (mm) : 16
