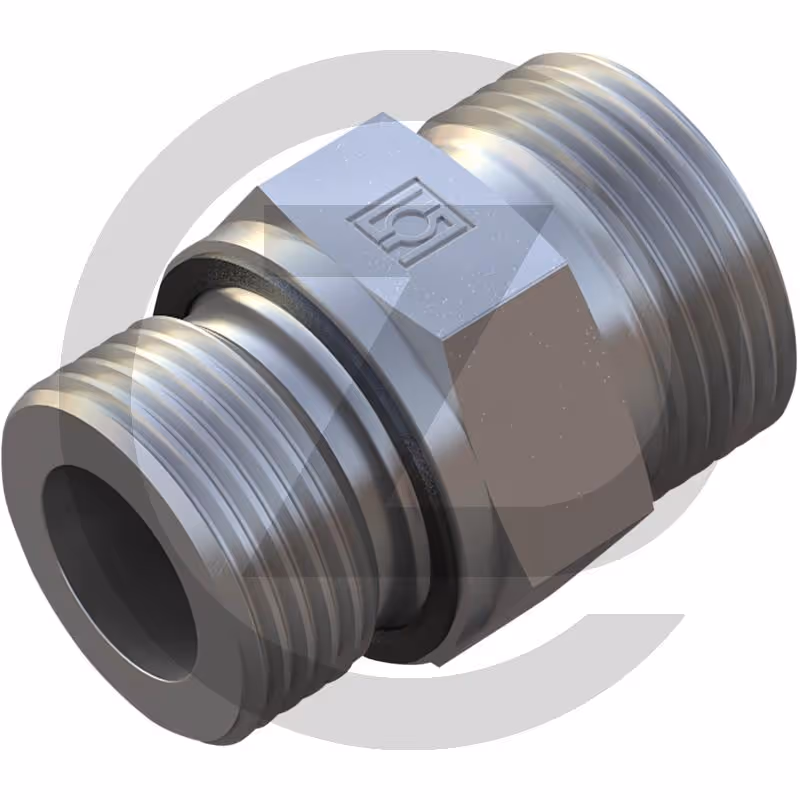

X-U-MGCY 10 L 3/8 JE - Raccord droit, à visser AGZ000786747

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• D1 (mm) : 10 L
• L1 (mm) : 39,5
• S1 (mm) : 22
• Type de joint : Weichdichtung
• L (mm) : 31,5
• i (mm) : 12
• PN (bar) : 500
• S2 (mm) : 19
• Description : Raccord droit, à visser
• Filetage T : G 3/8"
• L2 (mm) : 12,5
• Filetage/raccord : M16 x 1,5
• Type : X-GER
• Série : 10 L
• Filetage mâle : G 3/8"
