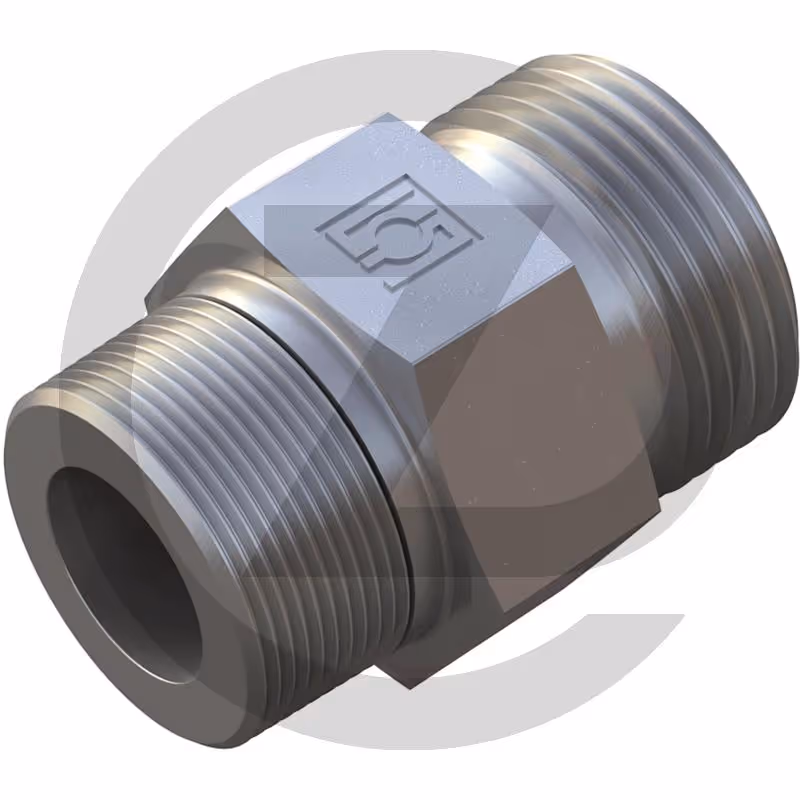

X-U-MGCY 10 L 1/8 - Raccord droit, à visser AGZ000786748

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme B
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 400
• Filetage/raccord : M16 x 1,5
• L (mm) : 25,5
• Type : X-GER
• i (mm) : 8
• Filetage mâle : G 1/8"
• L1 (mm) : 33,5
• L2 (mm) : 10,5
• Type de joint : Dichtkante
• Série : 10 L
• Description : Raccord droit, à visser
• Filetage T : G 1/8"
• D1 (mm) : 10 L
• S1 (mm) : 17
• S2 (mm) : 19
