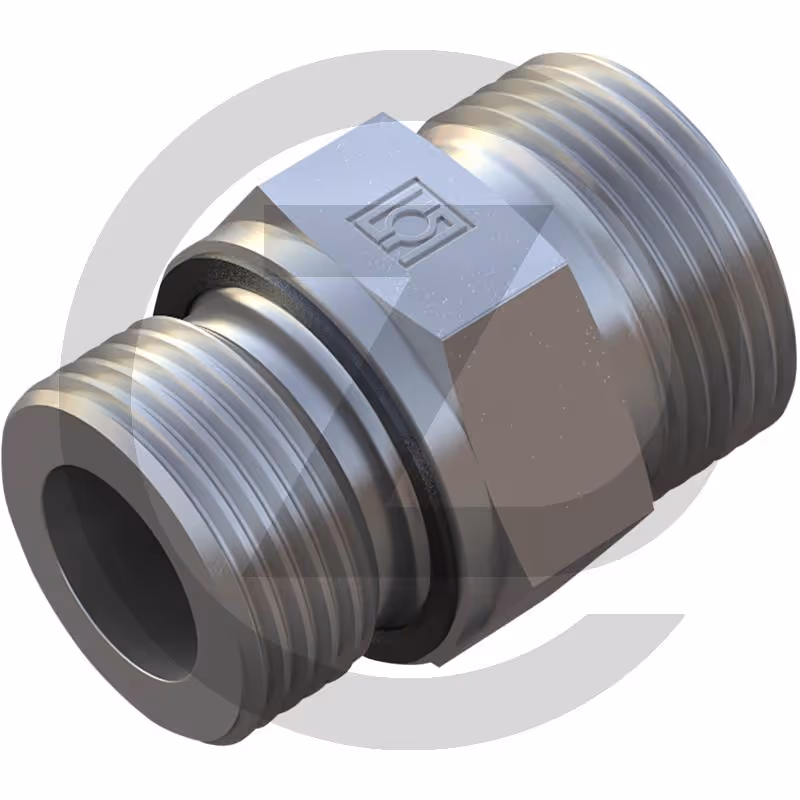

X-U-MGCY 10 L 1/4 JE - Raccord droit, à visser AGZ000786697

Raccord droit BSP X-U-MGCY
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L (mm) : 30
• Série : 10 L
• Description : Raccord droit, à visser
• i (mm) : 12
• PN (bar) : 500
• L1 (mm) : 38
• Filetage T : G 1/4"
• S1 (mm) : 19
• D1 (mm) : 10 L
• Filetage mâle : G 1/4"
• L2 (mm) : 11
• Filetage/raccord : M16 x 1,5
• Type de joint : Weichdichtung
• Type : X-GER
• S2 (mm) : 19
