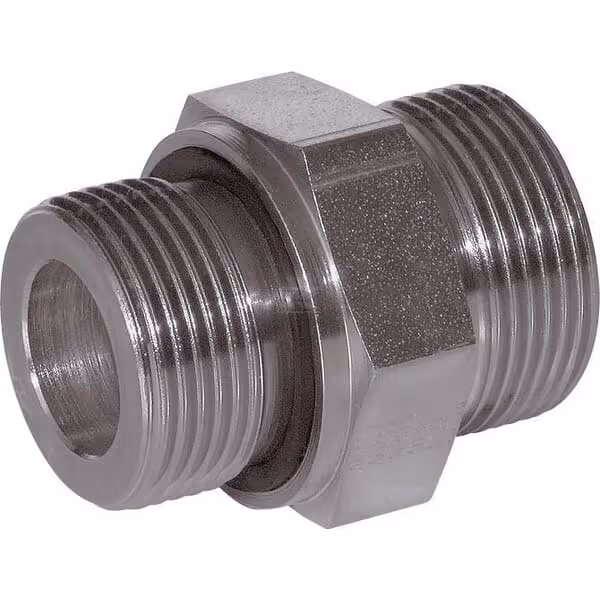

Raccord 6L - 3/8 BSP AGZ000658890

Détails du produit:

• Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique
• Tuyaux hydrauliques - Ne pas utiliser pour le tuyau 4 couches HDR (4SP)
• Forme: Droit
• Connexion 1, type: Bague coupante
• Connexion 1, type - mâle/femelle: Mâle
• Connexion en série 1: 6L
• Raccordement 1, type de filetage: Métrique
• Connexion 2, type: Filetage
• Connexion 2, type - mâle/femelle: Mâle
• Raccordement 2, type de filetage: BSP
• Norme DIN:
  • 2401
  • 2353
  • 228
  • 3852
• Norme ISO: 228
• dxDiamètre intérieur: 4 mm
• Hauteur du corps: 30,5 mm
• Traitement de la surface:
  • Nickel
  • Zinc
• Pression de service maximale: 400 bar
• Matériau d'étanchéité: Caoutchouc nitrile [NBR]
• Couple de serrage max.: 80 N·m



Dimensions:

• G Diamètre raccord n°1: 6 mm
• Raccordement 1, diamètre du filetage: M12
• i Longueur du filetage du raccord n°1: 12 mm
• Raccordement 1, pas de vis: 1.50 mm
• SW1 Raccord n°1, taille de clé: 14.0 mm
• Raccord 2, diamètre du filetage: 3/8 BSP
• raccord n° 2 nombre de filet au pouce: 19
• Raccord 2, taille de la clé à molette: 22.0 mm
