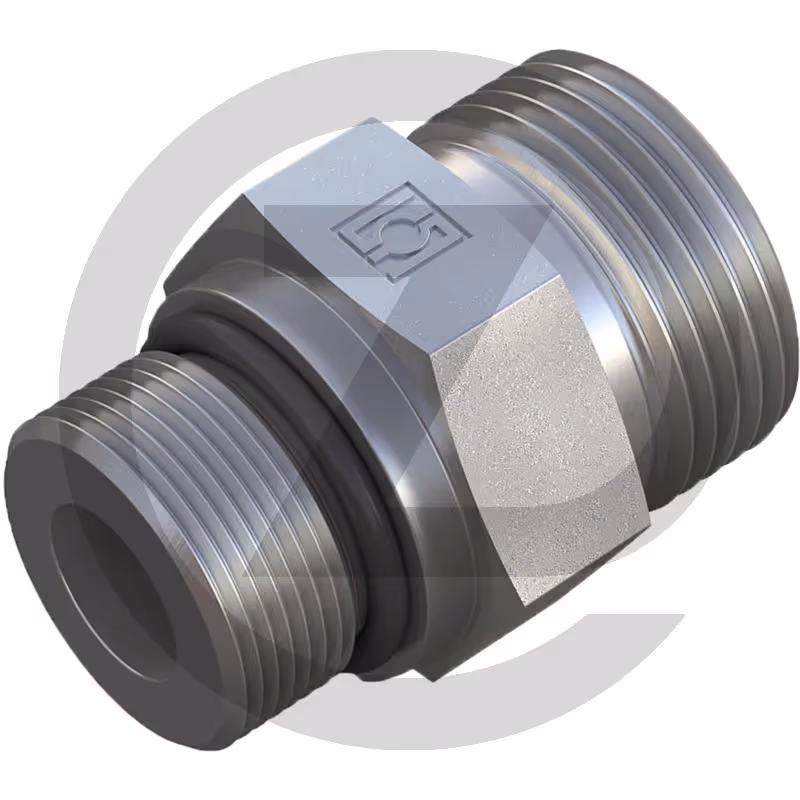

X-U-MSAE 28 L 1.5/16 - Raccord droit, à visser AGZ000786110

Raccord droit UNF X-U-MSAE
Sans écrou tournant
• raccord 1 : filetage mâle UN/UNF, forme F
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : Raccord droit, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 250
• Série : 28 L
• i (mm) : 15
• L2 (mm) : 17,5
• S1 (mm) : 41
• Type : X-GEU
• Filetage T : 1 5/16"
• Filetage mâle : 1.5/16" UNF
• L1 (mm) : 49
• Filetage/raccord : M36 x 2
• S2 (mm) : 41
• Type de joint : O-Ring
• Description : Raccord droit, à visser
• D1 (mm) : 28 L
• L (mm) : 40
