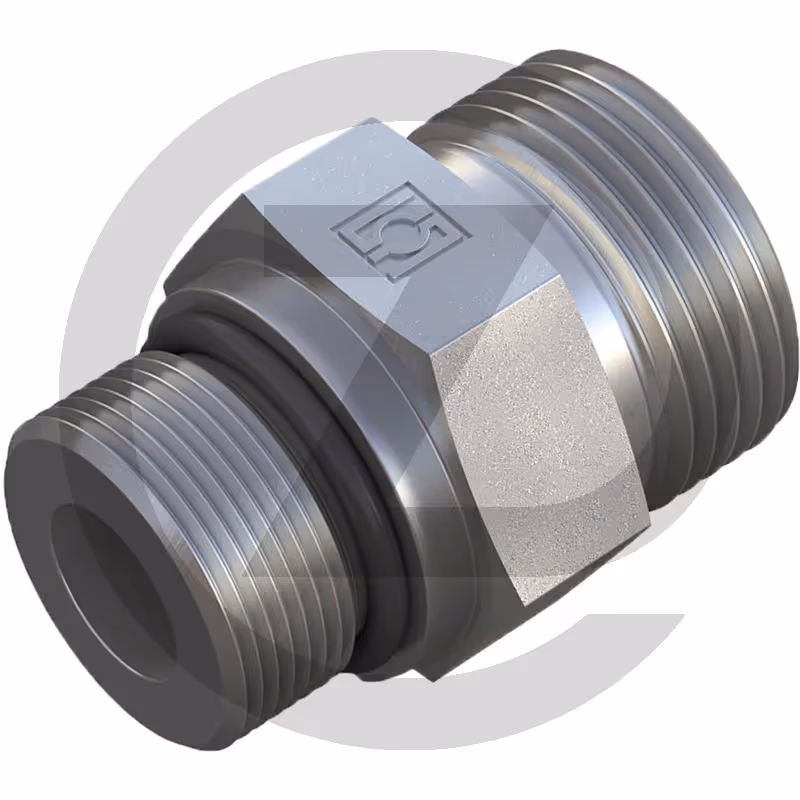

X-U-MSAE 20 S 1,1/16 - Raccord droit, à visser AGZ000786108

Raccord droit UNF X-U-MSAE
Sans écrou tournant
• raccord 1 : filetage mâle UN/UNF, forme F
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : Raccord droit, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L1 (mm) : 57
• L2 (mm) : 17
• L (mm) : 46
• Type : X-GEU
• Description : Raccord droit, à visser
• i (mm) : 18,5
• D1 (mm) : 20 S
• Filetage mâle : 1.1/16" UNF
• Filetage/raccord : M30 x 2
• Type de joint : O-Ring
• Série : 20 S
• PN (bar) : 420
• S1 (mm) : 32
• S2 (mm) : 36
• Filetage T : 1 1/16"
