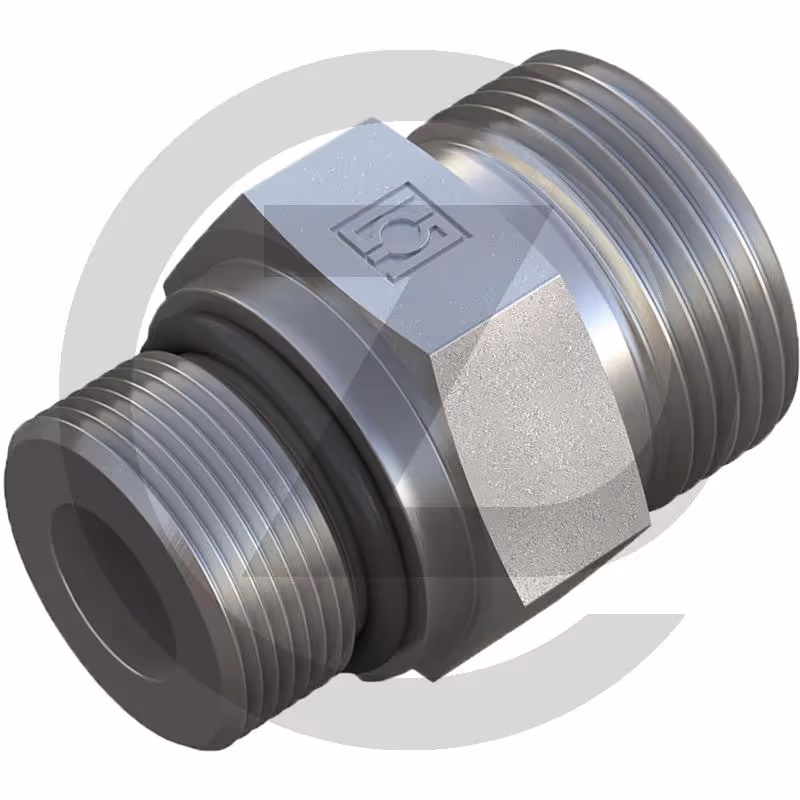

X-U-MSAE 18 L 3/4 - Raccord droit, à visser AGZ000786101

Raccord droit UNF X-U-MSAE
Sans écrou tournant
• raccord 1 : filetage mâle UN/UNF, forme F
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : Raccord droit, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• S1 (mm) : 27
• Type : X-GEU
• L1 (mm) : 42
• Filetage mâle : 3/4" UNF
• PN (bar) : 400
• S2 (mm) : 32
• Type de joint : O-Ring
• L (mm) : 33
• Description : Raccord droit, à visser
• i (mm) : 11
• D1 (mm) : 18 L
• L2 (mm) : 14,5
• Filetage/raccord : M26 x 1,5
• Série : 18 L
• Filetage T : 3/4"
