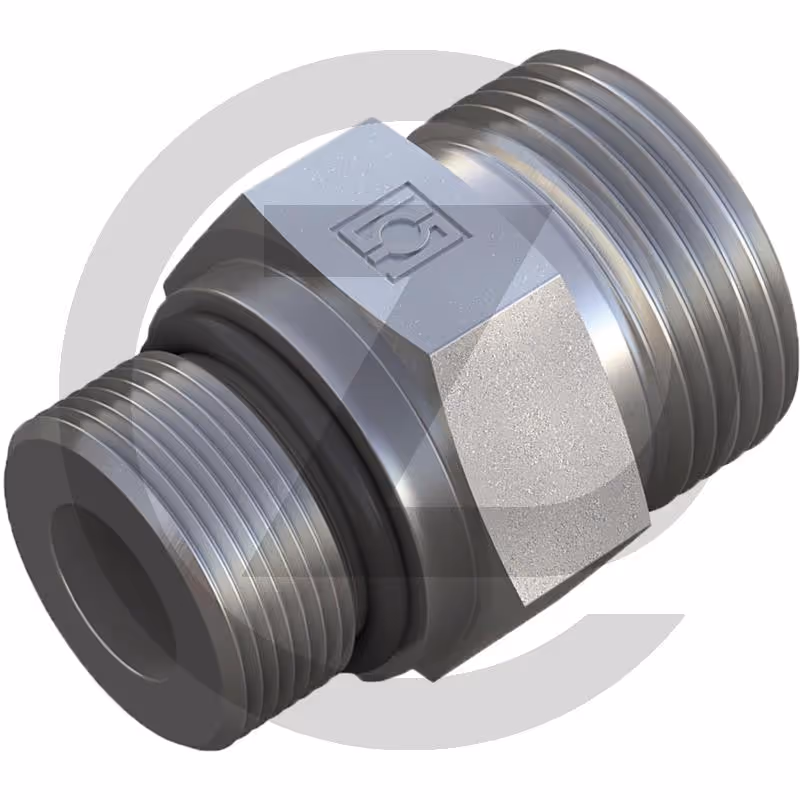

X-U-MSAE 10 L 3/4 - Raccord droit, à visser AGZ000786109

Raccord droit UNF X-U-MSAE
Sans écrou tournant
• raccord 1 : filetage mâle UN/UNF, forme F
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : Raccord droit, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 400
• Filetage/raccord : M16 x 1,5
• L (mm) : 31
• i (mm) : 11
• L2 (mm) : 13
• S1 (mm) : 24
• S2 (mm) : 19
• Type de joint : O-Ring
• Série : 10 L
• Filetage T : 3/4"
• D1 (mm) : 10 L
• Type : X-GEU
• Filetage mâle : 3/4" UNF
• L1 (mm) : 39
• Description : Raccord droit, à visser
