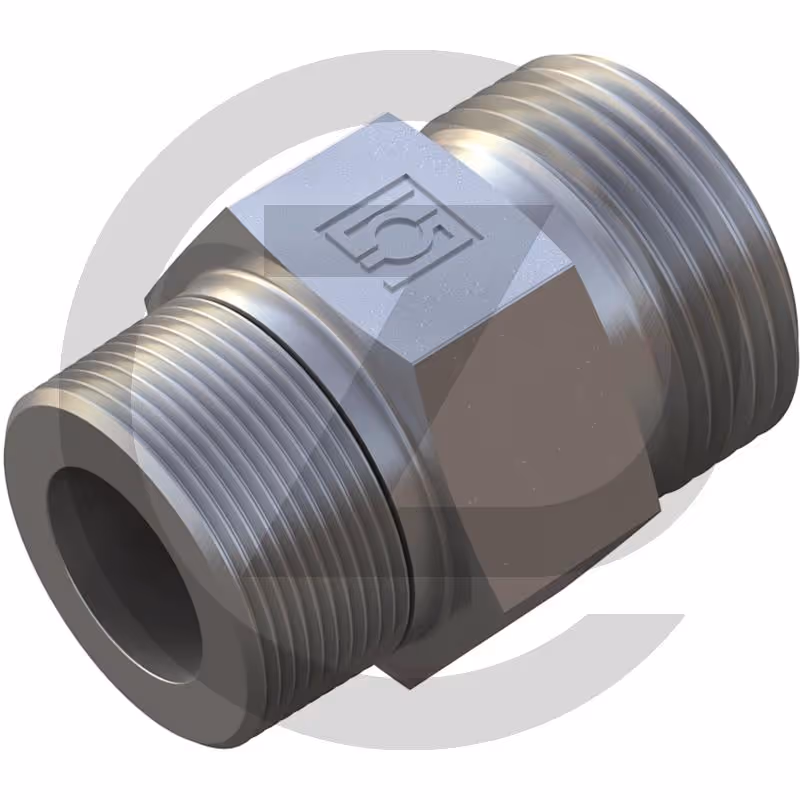

X-U-MMCY 22 L 26 - Raccord droit, à visser AGZ000786089

Raccord droit métrique X-U-MMCY
Sans écrou tournant
• raccord 1 : filetage mâle métrique/cylindrique, forme B
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 250
• S1 (mm) : 32
• Description : Raccord droit, à visser
• i (mm) : 16
• Filetage T : M 26x1,5
• D1 (mm) : 22 L
• S2 (mm) : 36
• Type de joint : Dichtkante
• L (mm) : 40
• Type : X-GEM
• Série : 22 L
• Filetage mâle : M26 x 1,5
• L2 (mm) : 16,5
• Filetage/raccord : M30 x 2
• L1 (mm) : 49
