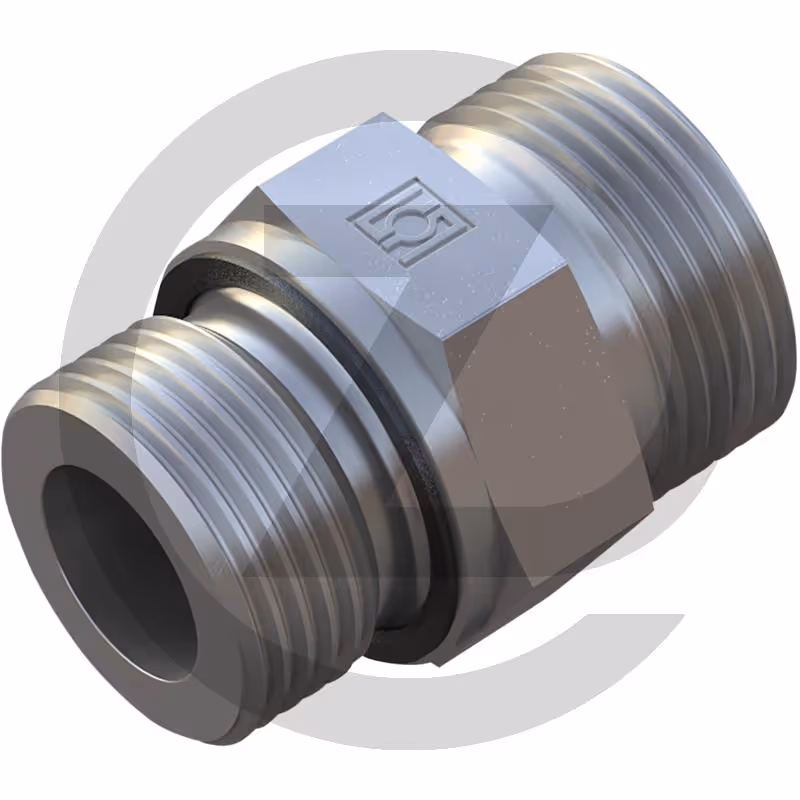

X-U-MMCY 22 L 22 JE - Raccord droit, à visser AGZ000786088

Raccord droit métrique X-U-MMCY
Sans écrou tournant
• raccord 1 : filetage mâle métrique/cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L (mm) : 38
• Type : X-GEM
• i (mm) : 14
• D1 (mm) : 22 L
• Filetage mâle : M22 x 1,5
• L2 (mm) : 16,5
• Type de joint : Weichdichtung
• S1 (mm) : 32
• Description : Raccord droit, à visser
• S2 (mm) : 36
• Filetage/raccord : M30 x 2
• Série : 22 L
• Filetage T : M 22x1,5
• L1 (mm) : 47
• PN (bar) : 250
