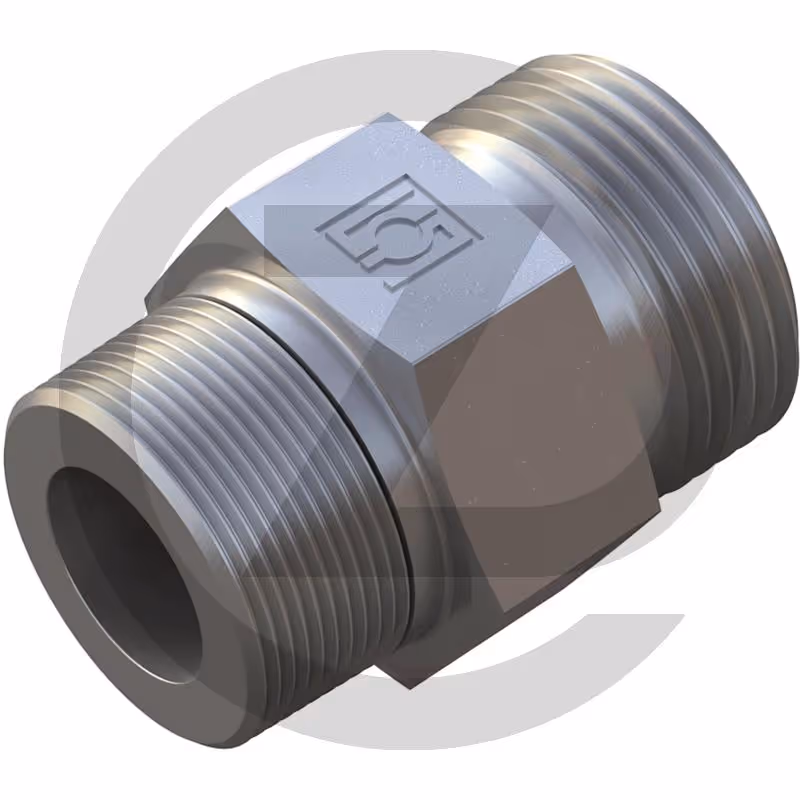

X-U-MMCY 10 S 16 - Raccord droit, à visser AGZ000786083

Raccord droit métrique X-U-MMCY
Sans écrou tournant
• raccord 1 : filetage mâle métrique/cylindrique, forme B
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• S1 (mm) : 22
• L (mm) : 34,5
• Description : Raccord droit, à visser
• D1 (mm) : 10 S
• L2 (mm) : 15
• PN (bar) : 630
• Filetage mâle : M16 x 1,5
• L1 (mm) : 43,5
• Filetage/raccord : M18 x 1,5
• S2 (mm) : 22
• Série : 10 S
• Filetage T : M 16x1,5
• Type de joint : Dichtkante
• Type : X-GEM
• i (mm) : 12
