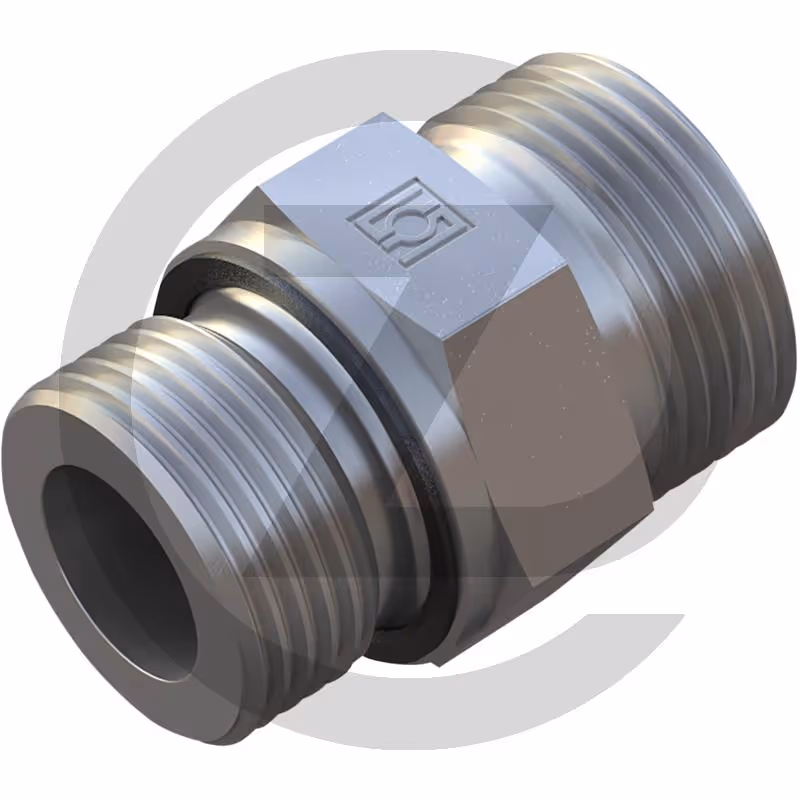

X-U-MMCY 10 L 14 JE - Raccord droit, à visser AGZ000786096

Raccord droit métrique X-U-MMCY
Sans écrou tournant
• raccord 1 : filetage mâle métrique/cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Filetage mâle : M14 x 1,5
• L1 (mm) : 38
• Série : 10 L
• D1 (mm) : 10 L
• Type de joint : Weichdichtung
• L (mm) : 30
• Filetage T : M 14x1,5
• PN (bar) : 500
• Filetage/raccord : M16 x 1,5
• Description : Raccord droit, à visser
• i (mm) : 12
• Type : X-GEM
• L2 (mm) : 11
• S1 (mm) : 19
• S2 (mm) : 19
