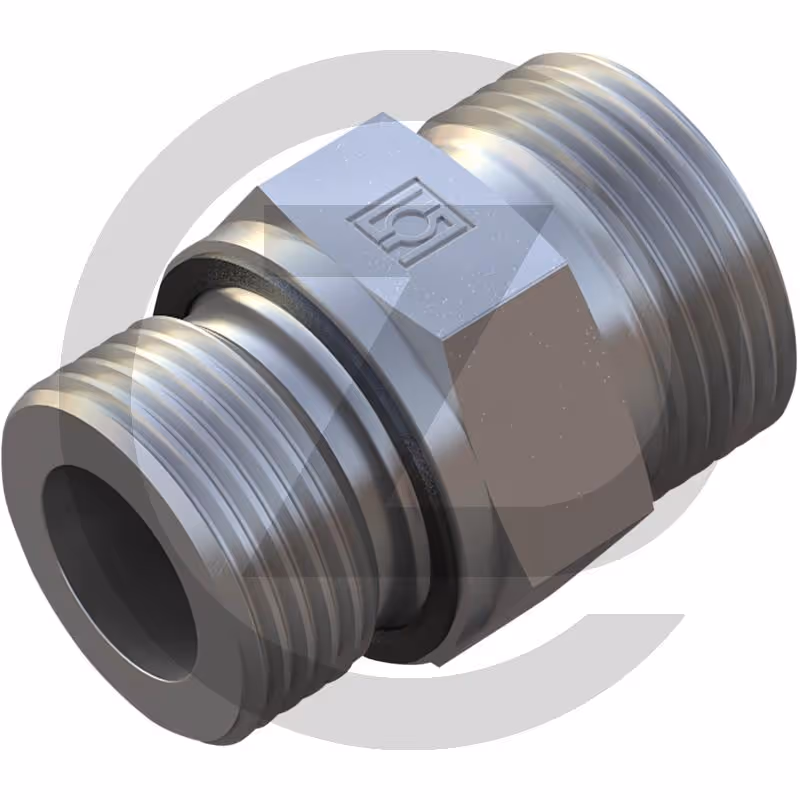

X-U-MMCY 06 L 10 JE - Raccord droit, à visser AGZ000786090

Raccord droit métrique X-U-MMCY
Sans écrou tournant
• raccord 1 : filetage mâle métrique/cylindrique, forme E
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Type de joint : Weichdichtung
• Type : X-GEM
• Série : 6 L
• D1 (mm) : 6 L
• Filetage mâle : M10 x 1
• L1 (mm) : 31,5
• PN (bar) : 500
• L (mm) : 23,5
• Description : Raccord droit, à visser
• i (mm) : 8
• S1 (mm) : 14
• S2 (mm) : 14
• Filetage T : M 10x1
• L2 (mm) : 8,5
• Filetage/raccord : M12 x 1,5
