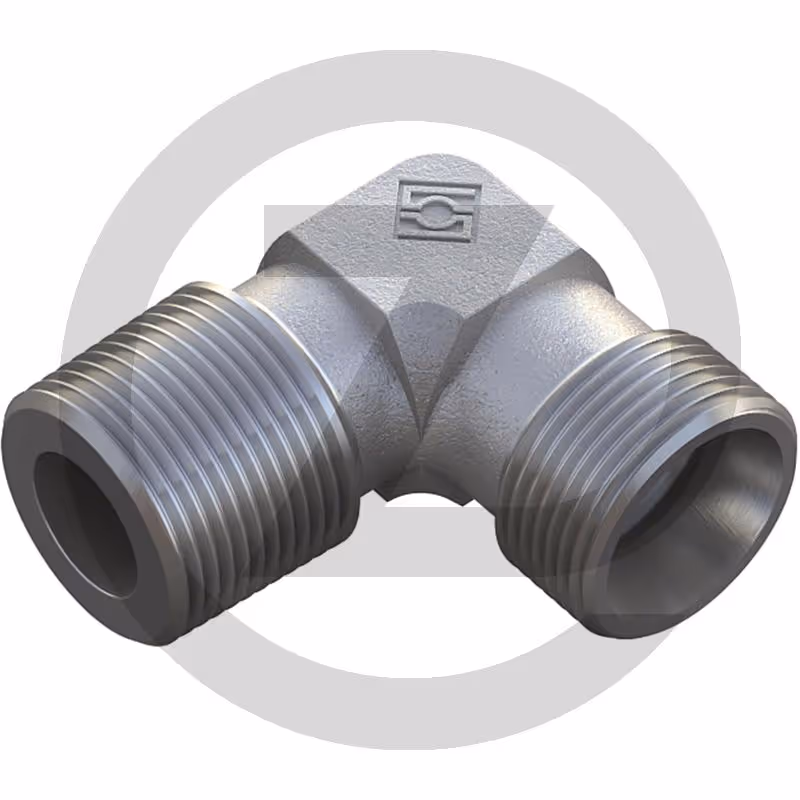

X-C-MNPT 28 L 1 - Raccord à visser coudé AGZ000776611

Raccord coudé NPT C-MNPT
Sans écrou tournant
• raccord 1 : filetage mâle NPT, étanche / ANSI - ASME B1.20.1
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord coudé 90°, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 160
• L2 (mm) : 30,5
• Filetage/raccord : M36 x 2
• Type : X-WEN
• L3 (mm) : 48
• L1 (mm) : 47
• L (mm) : 38
• D1 (mm) : 28 L
• Filetage mâle : 1" NPT
• Description : Raccord à visser coudé
• Filetage T : 1" NPT
• S1 (mm) : 36
• S2 (mm) : 41
• Série : 28 L
