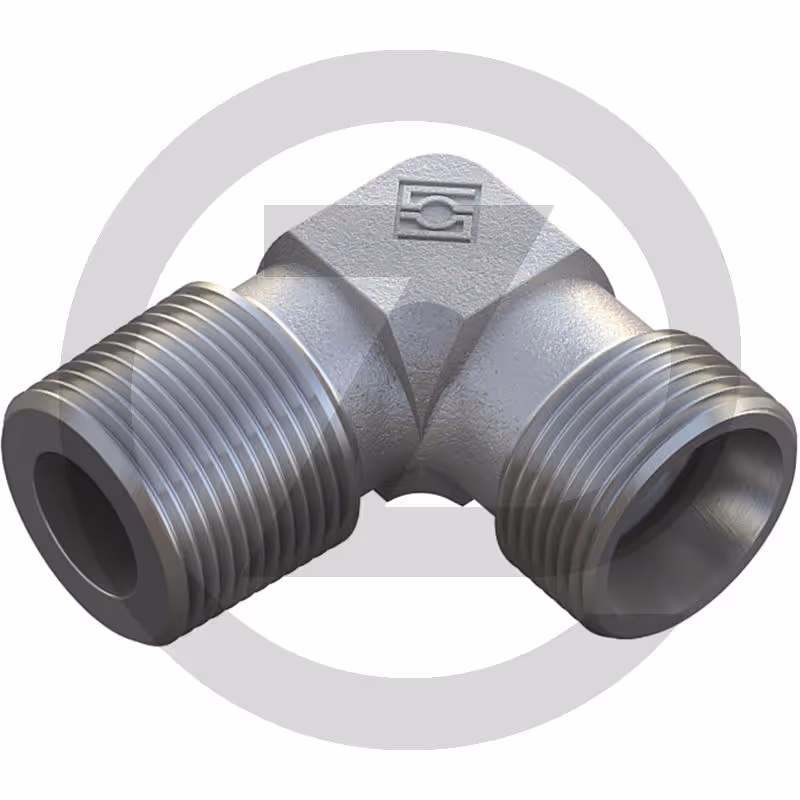

X-C-MNPT 12 L 3/8 - Raccord à visser coudé AGZ000776629

Raccord coudé NPT C-MNPT
Sans écrou tournant
• raccord 1 : filetage mâle NPT, étanche / ANSI - ASME B1.20.1
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord coudé 90°, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L (mm) : 24
• L3 (mm) : 28
• PN (bar) : 315
• S2 (mm) : 22
• Série : 12 L
• Filetage mâle : 3/8" NPT
• L1 (mm) : 32
• Filetage/raccord : M18 x 1,5
• S1 (mm) : 17
• Type : X-WEN
• Description : Raccord à visser coudé
• Filetage T : 3/8" NPT
• D1 (mm) : 12 L
• L2 (mm) : 17
