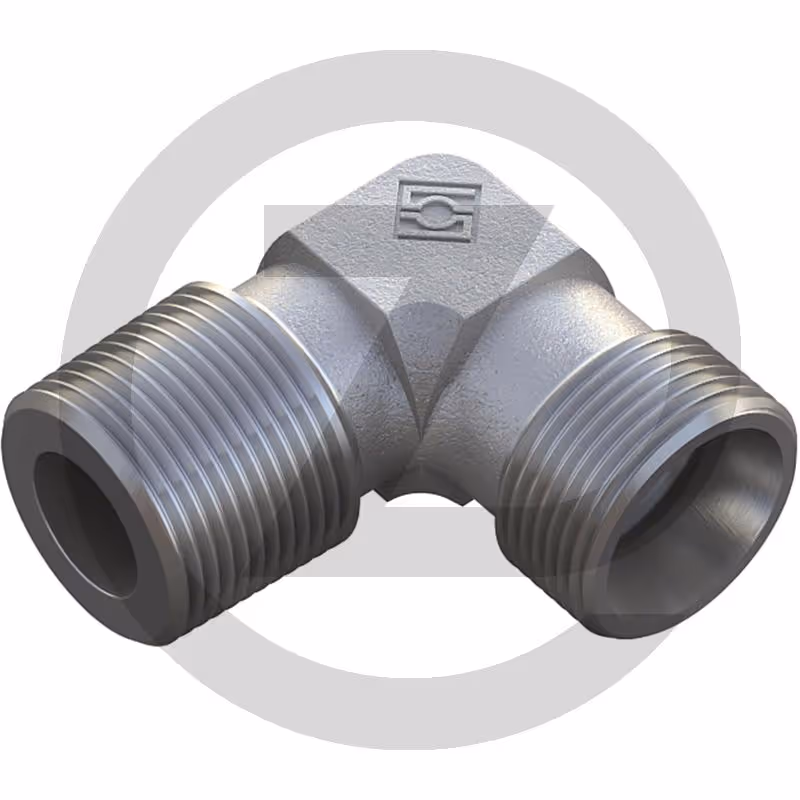

X-C-MGCO 10 L 1/4 - Raccord à visser coudé AGZ000776564

Raccord coudé BSP C-MMCO
Sans écrou tournant
• raccord 1 : filetage mâle BSPT, conique, étanche (forme C)
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord coudé 90°, à visser
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 315
• Filetage/raccord : M16 x 1,5
• Type : X-WER
• Filetage T : R 1/4"
• L1 (mm) : 30
• S1 (mm) : 14
• S2 (mm) : 19
• Description : Raccord à visser coudé
• Filetage mâle : R 1/4"
• L2 (mm) : 15
• L3 (mm) : 27
• L (mm) : 22
• Série : 10 L
• D1 (mm) : 10 L
