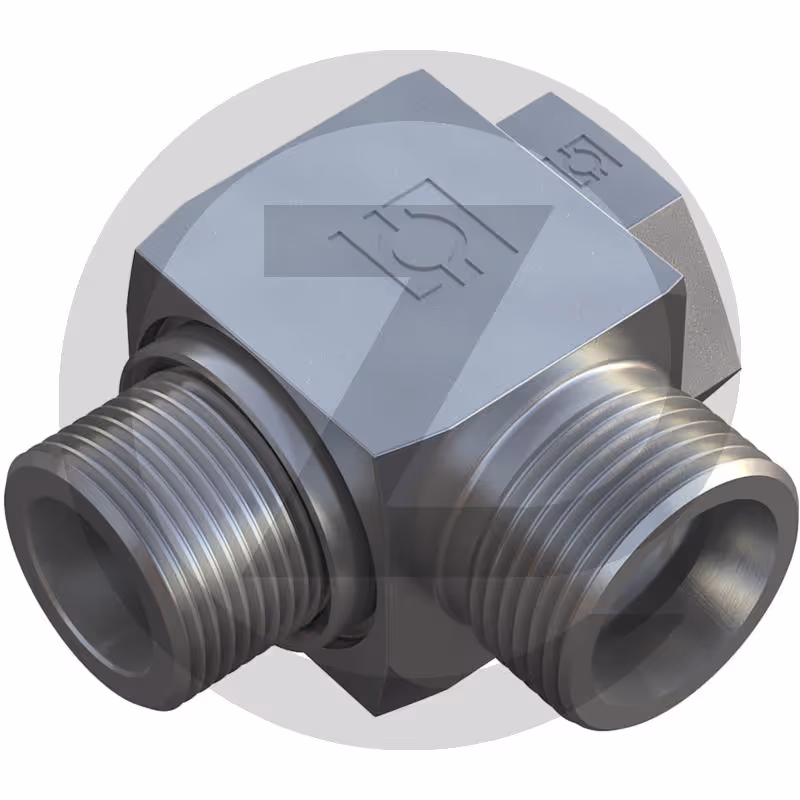

X-C-BOG 08 S 1/4 - Raccord coudé BSP 90°, orientable AGZ000786005

Raccord orientable BSP X-C-BOG
Sans écrou tournant
• raccord 1 : filetage mâle BSP cylindrique, arête d'étanchéité
• raccord 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord coudé 90°, orientable
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Filetage T : G 1/4"
• L2 (mm) : 16
• S1 (mm) : 22
• Série : 8 S
• L1 (mm) : 31
• Description : Raccord coudé BSP 90°, orientable
• D1 (mm) : 8 S
• L3 (mm) : 28
• L4 (mm) : 13,5
• Filetage/raccord : M16 x 1,5
• S2 (mm) : 19
• S3 (mm) : 19
• PN (bar) : 500
• Type : X-SWR
• Filetage mâle : G 1/4"
