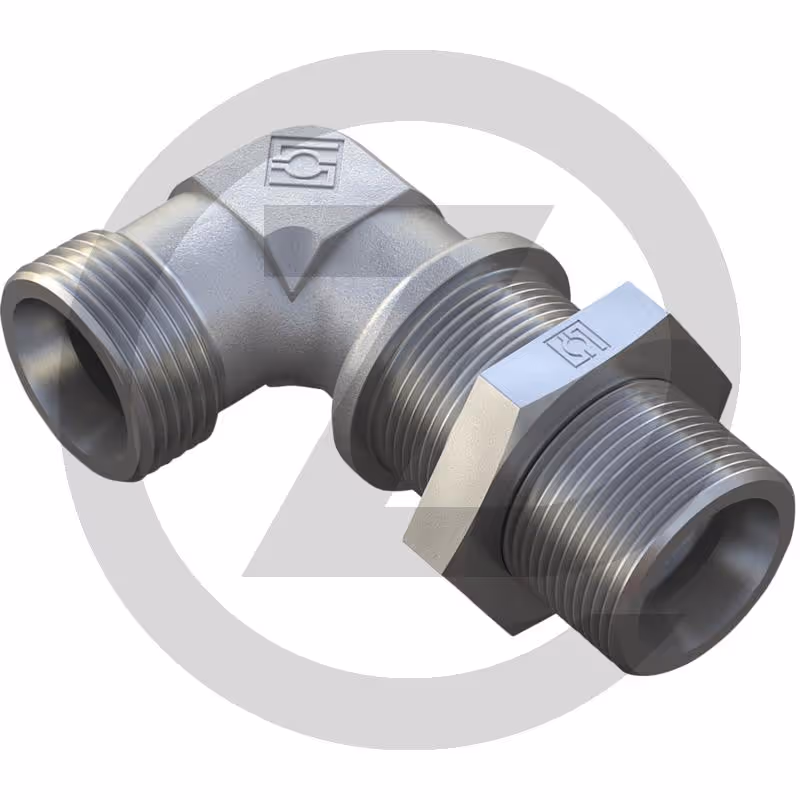

X-C-CL 16 S - Raccord passe-cloison coudé 90° AGZ000786576

Raccord passe-cloison coudé X-C-CL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 630
• S1 (mm) : 24
• S3 (mm) : 30
• C (mm) : M24x1,5
• D1 (mm) : 16 S
• S2 (mm) : 32
• Type : X-SWV
• Série : 16 S
• Description : Raccord passe-cloison coudé 90°
• L2 (mm) : 24,5
• L3 (mm) : 43
• L4 (mm) : 24,5
• Filetage/raccord : M24 x 1,5
• L5 (mm) : 31,5
