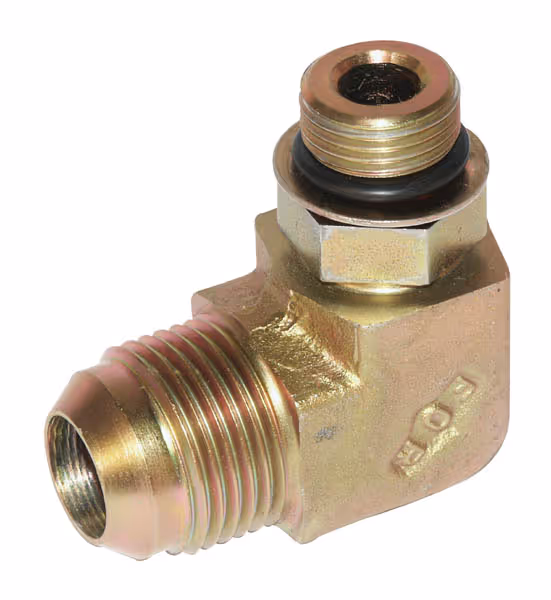

Raccord coude male JIC/UNF 9/16 - 9/16 AGZ000061648

Informations techniques: Pour tube de 37° (74°) aux extrémités mandrinées et tuyau avec raccordement UNF / JIC selon SAE I 514. Filetage de raccordement au côté du cône 37° est UNF selon ANSI

• Raccordement : Filetage UNF (JIC) / UNF
• Norme : -
• Traîtement de surface : Zingué, livrable sur demande en inox
• Matière : Acier
• Joint : À l'aide d'une bague à cône négatif 74° (JIC), à fond plat (UNF)
• Application : Raccord coudé entre tuyau ou raccord à sertir e.a. PA
• Ø de tube (mm) : 10
• PN (bar) : 380
• P : mm
• L1 : 27 mm
• L2 : 31.5 mm
• Tube (Inch) : 3/8
• F2 (UNF) : 9/16"
• F/F1 (UNF/JIC) : 9/16"
• F2 (BSPT) :
