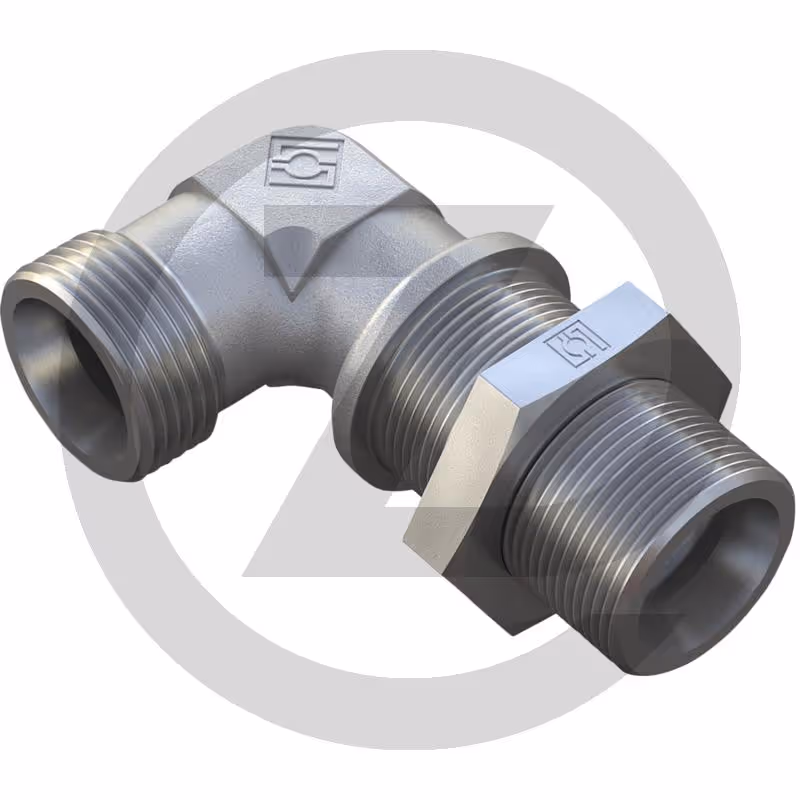

X-C-CL 25 S - Raccord passe-cloison coudé 90° AGZ000786008

Raccord passe-cloison coudé X-C-CL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• L4 (mm) : 30
• PN (bar) : 420
• Série : 25 S
• S1 (mm) : 36
• L5 (mm) : 35
• C (mm) : M36x2
• D1 (mm) : 25 S
• L2 (mm) : 30
• S2 (mm) : 46
• Description : Raccord passe-cloison coudé 90°
• Type : X-SWV
• L3 (mm) : 54
• Filetage/raccord : M36 x 2
• S3 (mm) : 46
