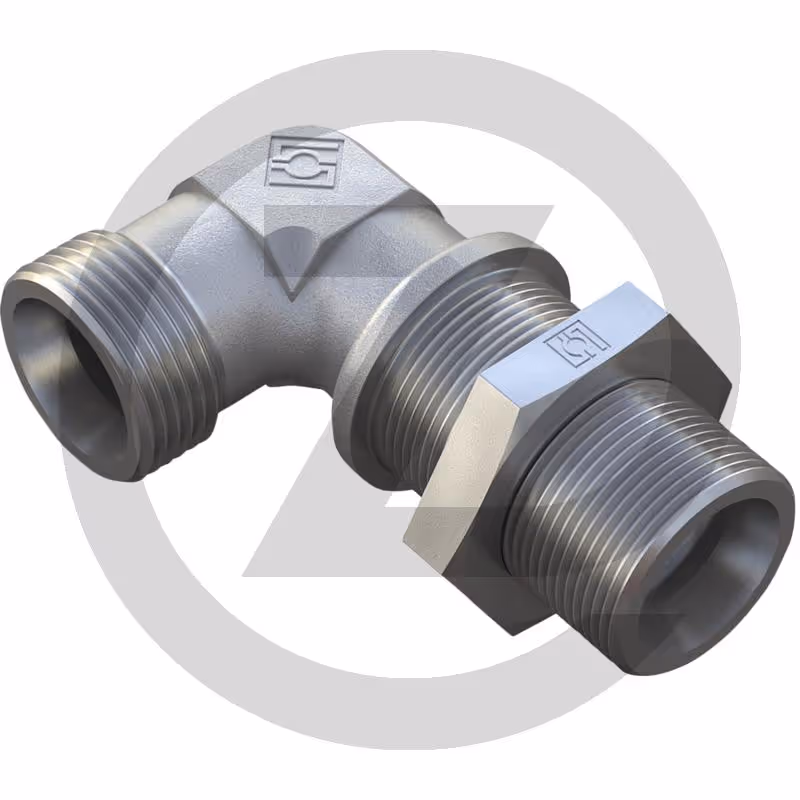

X-C-CL 20 S - Raccord passe-cloison coudé 90° AGZ000786031

Raccord passe-cloison coudé X-C-CL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• PN (bar) : 400
• Filetage/raccord : M30 x 2
• Description : Raccord passe-cloison coudé 90°
• C (mm) : M30x2
• L2 (mm) : 26,5
• L5 (mm) : 33,5
• S3 (mm) : 36
• Type : X-SWV
• L4 (mm) : 26,5
• L3 (mm) : 48
• S1 (mm) : 27
• S2 (mm) : 41
• Série : 20 S
• D1 (mm) : 20 S
