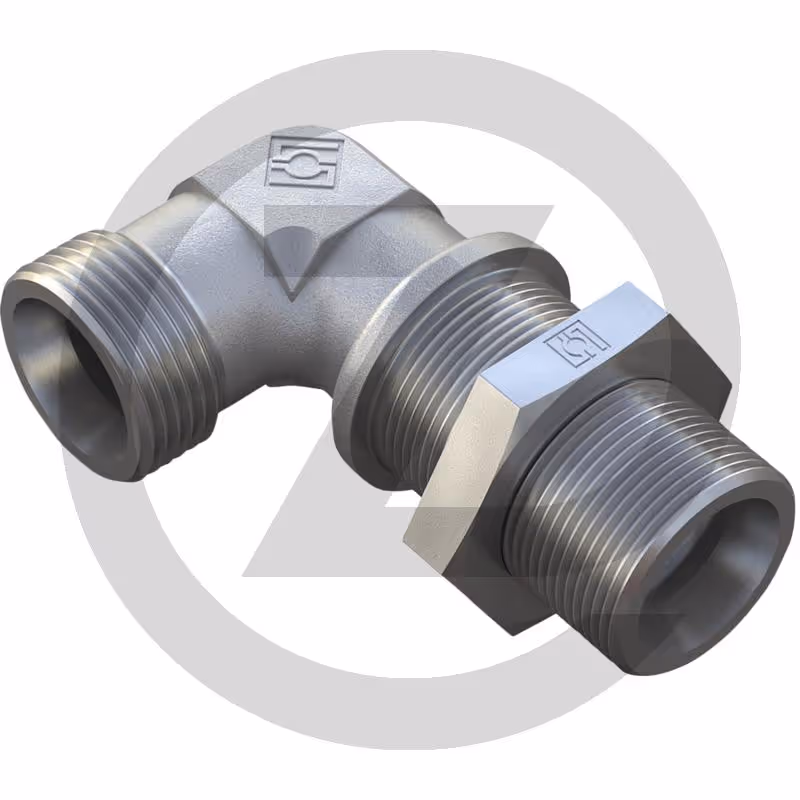

X-C-CL 10 S - Raccord passe-cloison coudé 90° AGZ000786030

Raccord passe-cloison coudé X-C-CL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• Type : X-SWV
• D1 (mm) : 10 S
• L2 (mm) : 17,5
• L4 (mm) : 17,5
• PN (bar) : 800
• Filetage/raccord : M18 x 1,5
• S2 (mm) : 24
• C (mm) : M18x1,5
• S3 (mm) : 22
• Série : 10 S
• Description : Raccord passe-cloison coudé 90°
• S1 (mm) : 17
• L3 (mm) : 34
• L5 (mm) : 29,5
