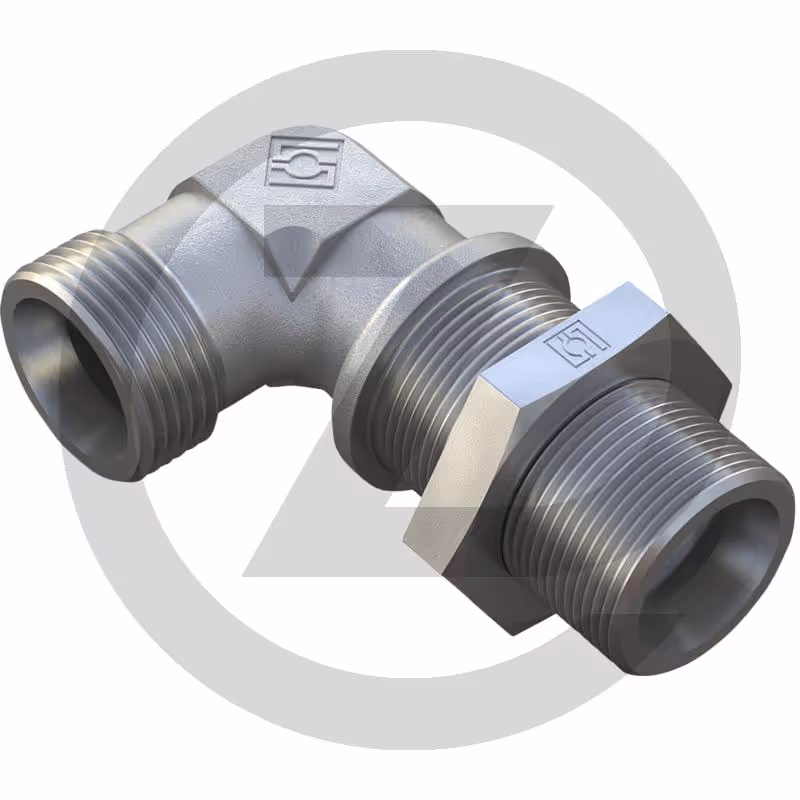

X-C-CL 08 L - Raccord passe-cloison coudé 90° AGZ000786012

Raccord passe-cloison coudé X-C-CL
Sans écrou tournant
• raccord 1 + 2 : filetage mâle métrique/cylindrique, cône 24°
• type de construction : raccord passe-cloison, droit
• norme : DIN 2353
• matériau : acier (revêtement zinc-nickel)

Caractéristiques du produit

• S3 (mm) : 17
• L5 (mm) : 27
• S1 (mm) : 12
• S2 (mm) : 19
• C (mm) : M14x1,5
• L2 (mm) : 14
• PN (bar) : 500
• Filetage/raccord : M14 x 1,5
• D1 (mm) : 8 L
• L3 (mm) : 29
• Type : X-SWV
• Description : Raccord passe-cloison coudé 90°
• Série : 8 L
• L4 (mm) : 14
