Vanne électrique 2 voies 2'' Arag 853K06A77

Informations techniques:

• L'abréviation « A » dans le numéro d'article signifie : filet femelle des deux côtés ; « E » signifie filet mâle des deux côtés
• NO : normally open
• Les vannes sont conçues pour la fonction 3 voies (++-) avec une alimentation 12 Vcc :
• Tant que la commande est alimentée, la vanne se tourne et se met en position pour interrompre elle-même l'alimentation en courant.
• En cas de coupure de courant, le motoréducteur remet la rotule dans sa position d'origine
• Les vannes sont également compatibles avec des commandes à 2 voies : Dans ce cas, elles commandent l'ouverture/la fermeture en inversant la polarité de l'alimentation grâce à une double déviation
• Logement de la rotule en Téflon
• Joints toriques internes en Viton
• Dispositifs tendeurs pour fixer la bride en acier inoxydable, protégés par le boîtier de vanne
• Pression de service max.: 8 bar
• Response time: 2,3 s
• Matière bille: Stainless steel 316
• Tension: 12V/ 3 A V

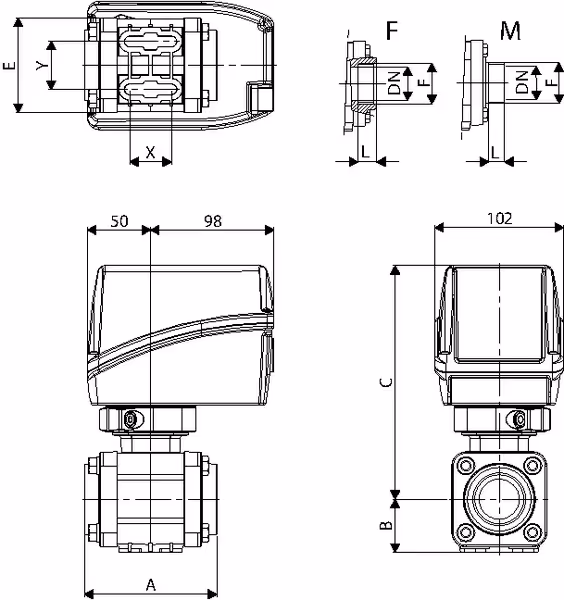

Dimensions:

• Longueur de la vanne A: 150 mm
• Hauteur de la face inférieure au milieu B: 61 mm
• Hauteur de la face supérieure au milieu C: 187 mm
• Diamètre nominal DN: 50 mm
• Largeur, passage E: 109 mm
• Filetage F: 2" F Inch
• Longueur du filetage: L: 28 mm
• Longueur entre les trous de fixation X: 57 mm
• Largeur de la vanne Y: 60 mm
