Vanne guillotine à lisier 6" avec vérin hydraulique MZ raccord bride - bride adaptable

Caractéristiques:

• 6", avec vérin hydraulique double effet art. 0550
• Pression de service max. (bar): 2,5
• Plage de température (°C): -15°C → +80°C
• Type de raccord: bride → bride
• Commande de tiroir: hydraulique - double effet
• Type de vérin: vanne à coin
• Poids: 18,64 kg

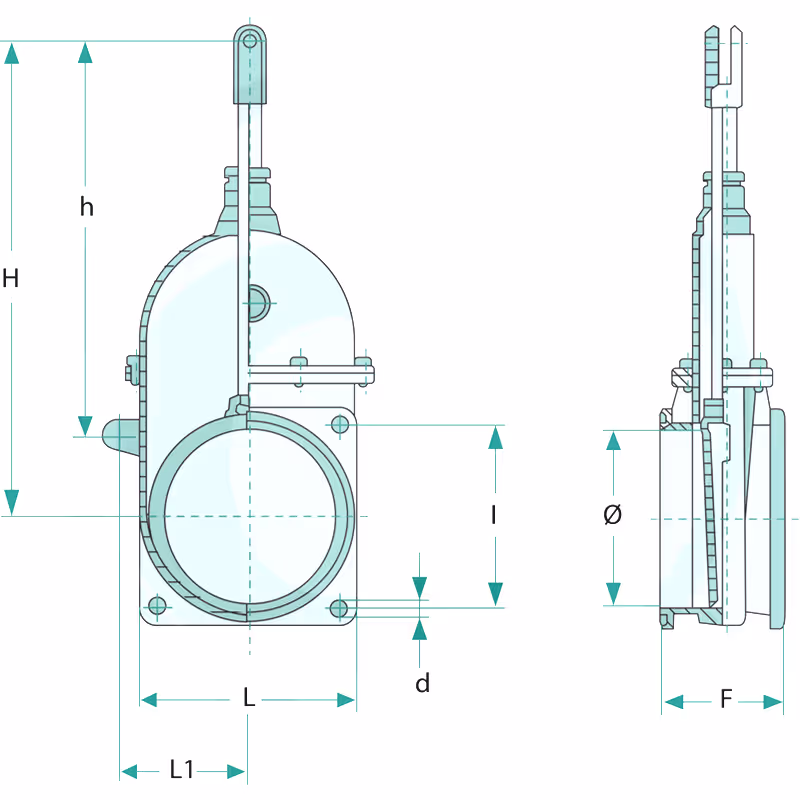

Dimensions:

• Vanne:
  • Ø (mm): 145
  • h (mm): 323
  • H (mm): 569
  • L1 (mm): 107,5
  • L (mm): 180
  • d (mm): 13
  • l (mm): 150
  • F (mm): 90
  • Ø nominal (pouces): 6"
  • Ø nominal (mm): 145
• Vérin:
  • Filetage: M30 x 2
  • H (mm): 302
  • h1 (mm): 195
  • Ø (mm): M30 x 2
  • h2 (mm): 247
  • h3 (mm): 22
  • Pression de service max. (bar): 60 - 200
