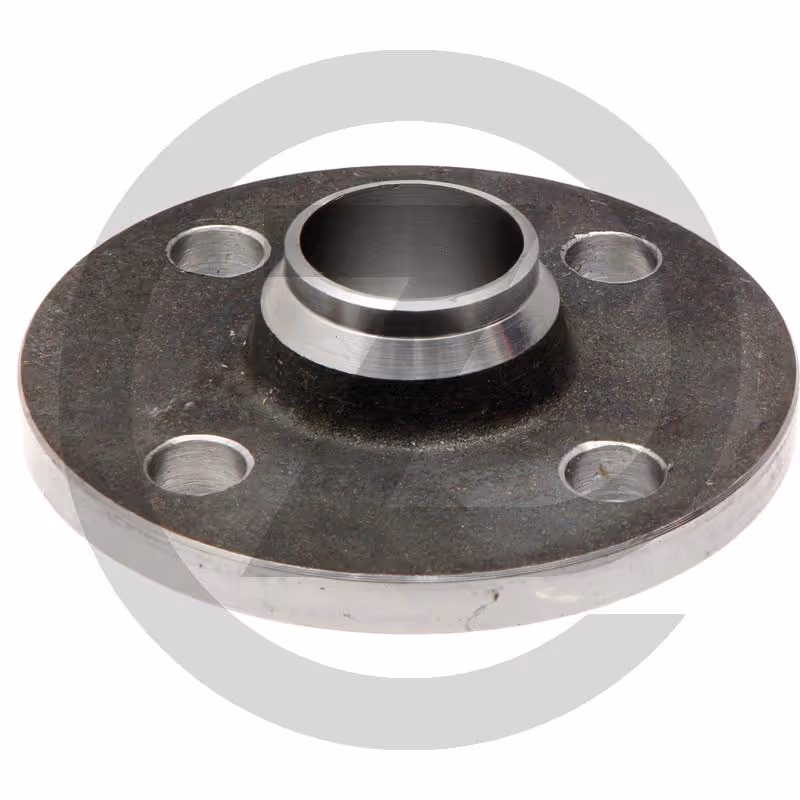

Bride, à souder AGZ000823185

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• R (mm) : 6
• b (mm) : 18
• D (mm) : 185
• d4 (mm) : 122
• Ø nominal DN : 65
• d1 (mm) : 76,1
• K (mm) : 145
• S (mm) : 2,9
• Nbr de trous : 4
• f (mm) : 3
• h1 (mm) : 45
• h2 (mm) : 10
• d2 (mm) : 18
• d3 (mm) : 90
