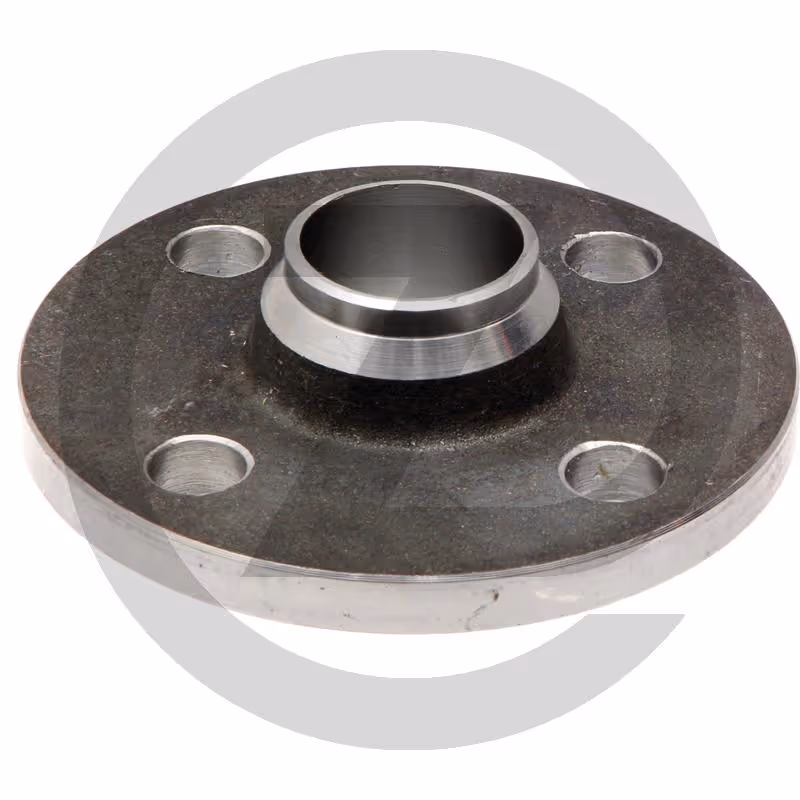

Bride, à souder AGZ000823181

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• b (mm) : 22
• h2 (mm) : 12
• d1 (mm) : 139,7
• d2 (mm) : 18
• d4 (mm) : 188
• h1 (mm) : 55
• R (mm) : 8
• f (mm) : 3
• d3 (mm) : 156
• Ø nominal DN : 125
• S (mm) : 4
• Nbr de trous : 8
• D (mm) : 250
• K (mm) : 210
