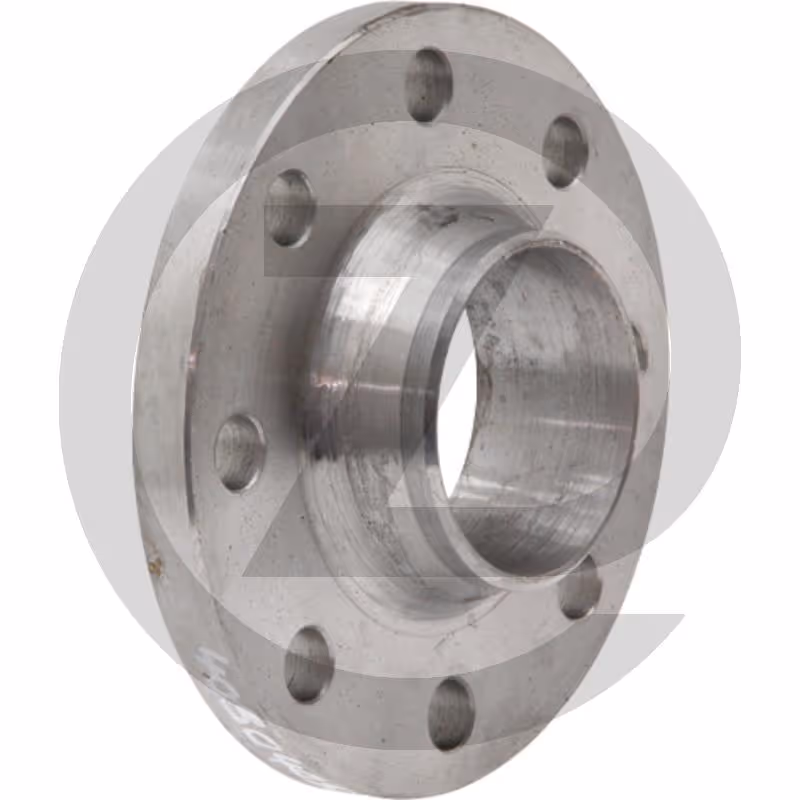

Bride, à souder AGZ000823165

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• Nbr de trous : 8
• d2 (mm) : 18
• S (mm) : 4,2
• h2 (mm) : 10
• D (mm) : 200
• d1 (mm) : 88,9
• h1 (mm) : 50
• b (mm) : 20
• f (mm) : 3
• d3 (mm) : 105
• d4 (mm) : 138
• Ø nominal DN : 80
• R (mm) : 8
• K (mm) : 160
