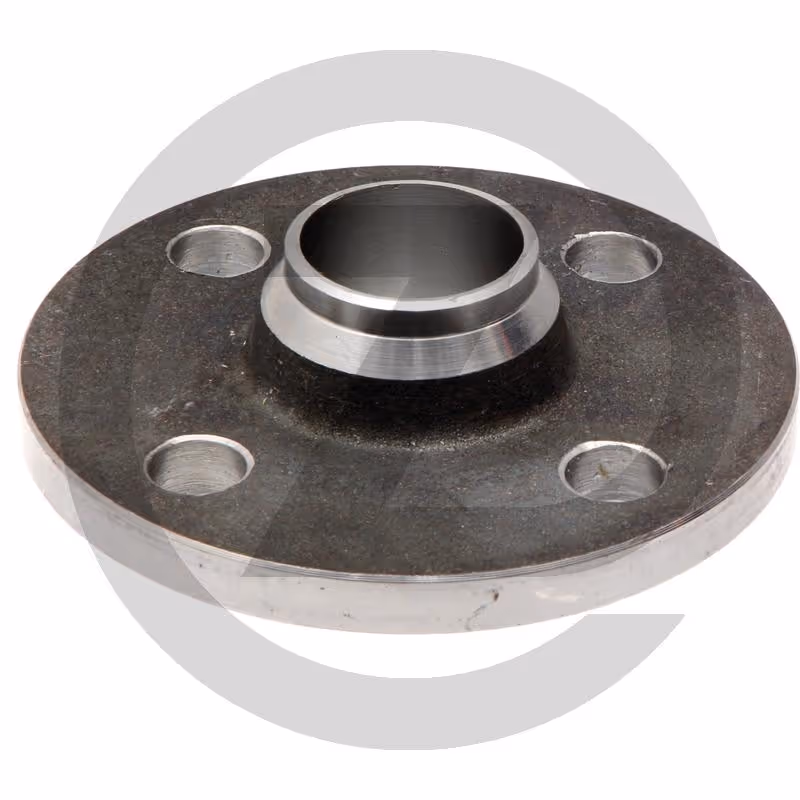

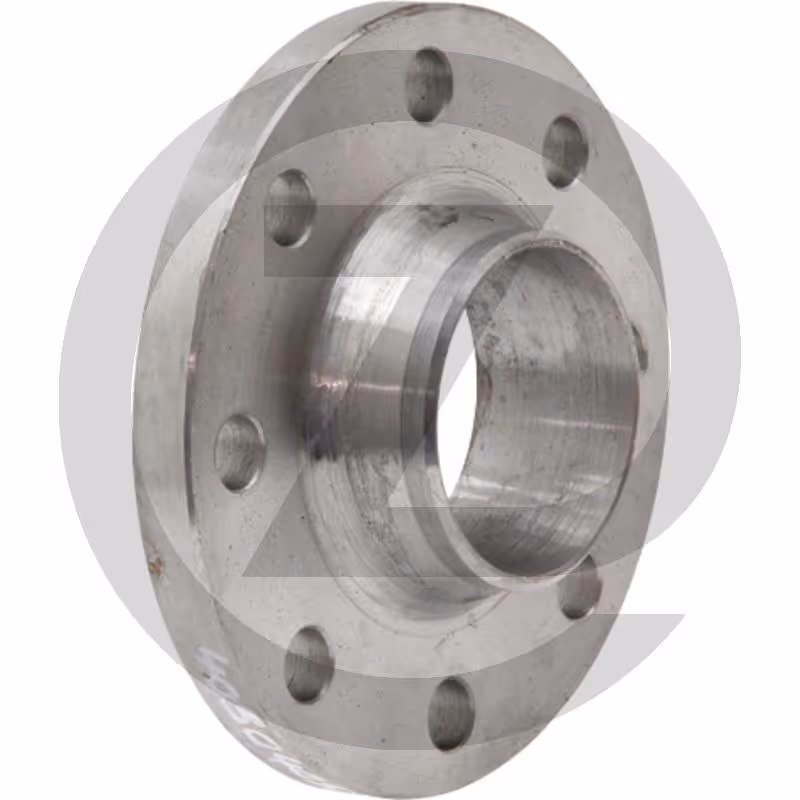

Bride, à souder AGZ000823163

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• h2 (mm) : 12
• Ø nominal DN : 100
• R (mm) : 8
• Nbr de trous : 8
• D (mm) : 220
• d1 (mm) : 114,3
• d3 (mm) : 131
• d2 (mm) : 18
• d4 (mm) : 158
• S (mm) : 3,6
• b (mm) : 20
• f (mm) : 3
• h1 (mm) : 52
• K (mm) : 180
